Многодиапазонная J-pole антенна от IZ0UPS

Проект многодиапазонной антенны J-pole, охватывающей 144,220 и 430 МГц. Статья включает в себя несколько фотографий этой многодиапазонной антенны, в том числе самодельные схемы и диаграммы, проект в основном на итальянском языке, чертежи и подробные картинки понятны и без перевода.

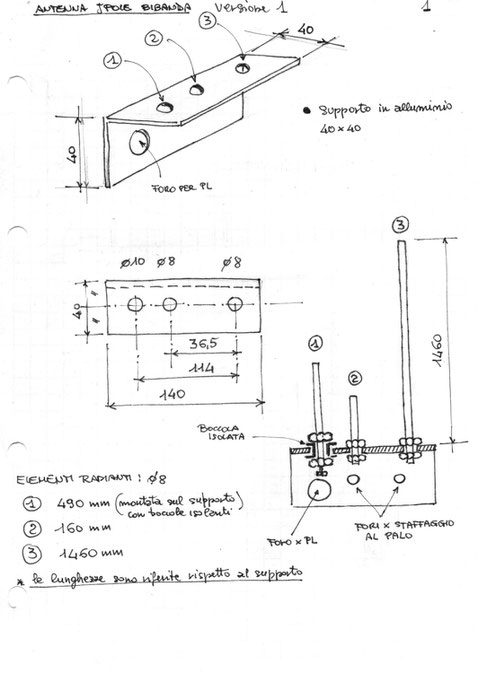

J-POLE BIBANDA VHF-UHF






Поддержка 40х40

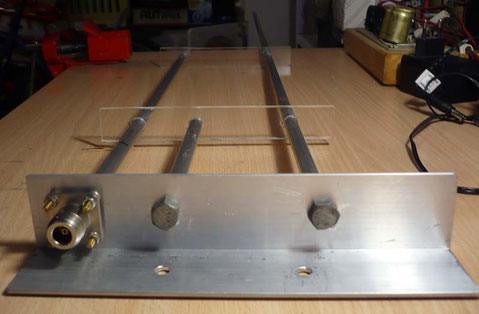

Трубки 10 закреплены 8 болтами




















 IK1JNS






J полюсный калькулятор

Введите рабочую частоту и рассчитайте размеры вашей jpole антенны
URL полярного калькулятора






J-POLE                                                            от IK1BLK

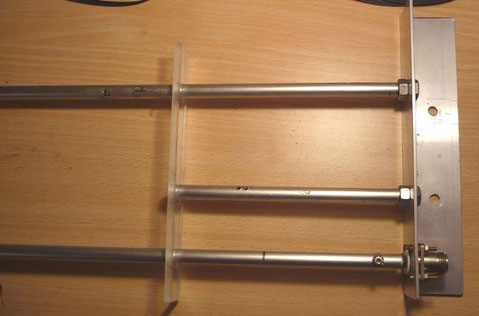

Изготовлен из алюминиевых стержней диаметром 10 мм. Увеличение длины около 20 мм каждая, с резьбой.

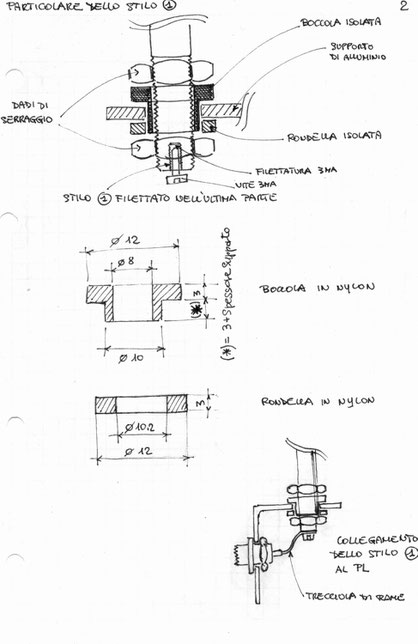

Чтобы реализовать изоляцию излучающего элемента, сделать сквозное отверстие на основании диаметром 15 мм. Вставьте пластиковую шайбу по размеру внутрь, расширите, если требуется центральное отверстие для прохождения стержня.

Все зажатые между двумя полипропиленовыми пластинами также перфорированы диаметром 10 мм.

https://iz0ups.jimdofree.com73!
