О защите от грозы (простая грозозащита)

В последние годы актуальность грозозащиты стала поменьше — оптика, беспроводные технологии, но, однако не всё так просто. Даже если в городе, в квартиру заходит кабель, и этот кабель — не оптический, гроза представляет угрозу для оборудования.

Если у вас есть телевизор и он подключен к общей сети — кабельное ТВ, коллективная антенна (вдруг) — к чему угодно, что находится за пределами квартиры, гроза представляет угрозу для телевизора, (причём даже бОльшую, чем для компьютера).

Есть два объекта — облако и земля. Облако в процессе движения «трётся» о другие облака и об потоки воздуха, при этом оно обменивается зарядами с тем, обо что трётся — электризуется.

Точно так же электризуется синтетический свитер, если его снимать через голову, искры, которые при этом трещат — самые настоящие молнии, той же природы, только маленькие.

Итак, облако набрало заряд, и его потенциал составляет несколько миллионов вольт. Тут есть нюанс: потенциал не существует сам по себе и измеряется относительно какого-то другого объекта, в данном случае земли.

Что такое земля с точки зрения электротехники? Это огромный проводник, фактически сферический конденсатор огромной емкости, который может в неограниченных количествах принимать и отдавать заряды.

При этом за счёт своих габаритов и емкости сколько ни закачай заряда в землю, сколько ни забери заряда из земли, ее потенциал практически не изменится.

Именно поэтому потенциал земли считается равным нулю, и от него отсчитывают другие потенциалы.

В пространстве под облаком образуется такое себе распределение потенциалов:


На любых проводах, находящихся на открытом пространстве под грозовым облаком, наводятся потенциалы в несколько тысяч Вольт и более. Несмотря на ужасающие цифры, опасности эта ситуация не влечет:

Напряжение большое, но энергия, которую можно извлечь, определяется емкостью проводов относительно земли, а она мизерна.

Ситуация в корне меняется, если облако «замыкает» на землю, то бишь образуется молния. При этом происходит два явления, которые несут большую угрозу для оборудования.

Явление 1: излучение мощной электромагнитной волны.

Откуда берется волна? Молния — это фактически проводник, «столб» с током, причем этот ток резко меняется во времени. Любое изменение тока порождает электромагнитные волны, и молния тоже. Ток в молнии огромный, до сотен тысяч ампер, и электромагнитная волна получается очень мощной.

В «электро»-«магнитной» волне есть электрическое и магнитное поле (КО).
Куда они направлены? Электрическое поле — а именно оно нас интересует — направлено параллельно молнии.



В электрическом поле между любыми двумя точками существует разность потенциалов — напряжение, и это напряжение тем больше, чем больше расстояние между точками (ну и само собой тем больше, чем больше само поле).

Выражаясь по-русски, поле электромагнитной волны молнии наводит напряжения (нескольких видов) во всех железяках, которые встречаются на пути волны.

Какие именно напряжения?

Напряжение между проводами («противофазное»)

Как хорошо видно из рисунка, электрическое поле волны наводит в параллельных проводах напряжение, и это напряжение тем больше, чем больше расстояние между проводами.
Такое напряжение наводится во всех проводах, которые параллельны: воздушные линии электропередачи, телефонная лапша etc. Такое напряжение может попасть, например, в электросеть и вызвать кратковременный всплеск напряжения 220 вольт, или вывести из строя ADSL-модем (если по какой-то причине провод до модема идет по улице).

Однако в бытовых условиях это напряжение не очень велико за счет небольшого расстояния между проводами.

Именно для компенсации этого напряжения провода в витой паре свиты, и в магистральных телефонных кабелях — тоже. Как видно из рисунка, напряжения соседних «завивок» уничтожают друг друга, давая в сумме ноль (в идеале конечно, в реальности за счет многих факторов напряжение на витой паре при ударе молнии все же есть).

ак выглядит такое напряжение с точки зрения компьютера? Так, как будто ему в разъем сетевой карты резко воткнули вместо небольшого (менее 1 вольт) сигнала несущей Ethernet источник со значительно бОльшим напряжением.

Итак, угроза номер 1: противофазные напряжения в линии связи при ударе молнии.

Напряжение на обоих проводах относительно земли («синфазное»)

Повторимся: напряжение между проводниками в поле волны тем больше, чем больше расстояние между проводниками. Но помимо проводов в линии связи, есть еще два проводника: сама линия связи и земля. Расстояние между ними много больше, чем расстояние между проводами в кабеле, значит, и напряжение между линией и землей тоже намного больше.

Как выглядит такое напряжение с точки зрения компьютера? Так, как будто соединили все провода в линии связи и подключили, допустим, к «+» источника напряжения. «-» этого источника подключен к земле.

«Да, но ведь наш компьютер не подключен к заземлению, и потенциал на линии относительно земли нам не страшен» — скажете вы, и представите вот такую картинку:

А откуда такой оптимизм, что компьютер не подключен к земле? «Подключен к земле» не означает, что из компьютера выходит толстая шина заземления, это означает, что между землей и компьютером есть какая-то электрическая цепь.

Есть ли такая цепь? Зачастую да.

В БП обычного системного блока никаких деталей между общим проводом компьютера (черный который) и «горячей» частью БП (которая в розетку включается) никаких деталей нет.

А в некоторых блоках питания мониторов и ноутбуков между землей компьютера и землей горячей части БП установлен конденсатор, назначение — подавление импульсных помех. Фактически через этот конденсатор ваш компьютер имеет прекрасное заземление для импульсных напряжений, в том числе и возникающих при ударе молнии.
«Стоп», опять скажете вы. «Блок питания разве заземлен?»

Да, поскольку в розетке есть ноль и фаза. Ноль бытовой сети 220 Вольт подключен к заземлению в обязательном порядке.

Итак, исходите из того, что ваш компьютер заземлен по цепи общий провод компьютера -> общий провод монитора -> конденсатор в БП между горячей и холодной частью -> элементы горячей части БП монитора -> ноль сети -> земля а ноутбук еще короче
общий провод схемы ноутбука -> конденсатор в БП между горячей и холодной частью -> элементы горячей части БП ноутбука -> ноль сети -> земля

А достаточно ли емкости этого конденсатора, чтобы представлять угрозу? Да. Обычно это несколько тысяч пикофарад, и если зарядить этот конденсатор до напряжения в несколько киловольт, его энергии вполне хватит для вывода схемы компьютера из строя.

Есть и другие варианты цепей, через которые компьютер может быть подключен к земле.

Если у вас есть ТВ-тюнер и в него включен кабель от кабельного ТВ, ваш компьютер надежно заземлен по цепи: общий провод компьютера -> наружная часть разъема антенны -> оплетка антенного кабеля -> заземленная кабельная коробка в подъезде.

Если у вас есть CDMA-антенна на металлической мачте, вкопанной в землю, ваш компьютер надежно заземлен по цепи: оплетка кабеля -> траверса (несущая ось) антенны -> мачта -> земля.

Фактически упрощенная схема цепи выглядит так

Итак, угроза номер 2: синфазные напряжения в линии.

Явление 2. Растекание тока от молнии и связанное с этим изменение потенциала земли

Об угрозах номер 1 и 2 многократно писали. Но есть и еще одна угроза, которую обычно обходят вниманием, правда, она актуальна в том случае, если компьютер по-настоящему заземлен (ТВ-тюнер, антенна — см. выше) и особенно актуальна для телевизоров (немного ниже о ТВ отдельно).

Что такое «земля»? Третья планета Повторимся: главное электротехническое свойство земли — это способность неограниченно принимать заряды.

А что еще может принимать заряды? Любая железяка, любой проводник, любой кусок электрической схемы, выступая просто как проводник. Такая «псевдоземля», конечно, принимает намного меньше зарядов, просто в силу габаритов, емкости если хотите, но все же принимает.

Итак, ударила молния. В молнии протекает ток, переносятся заряды, всякие там электроны.
А куда они переносятся? В землю, куда ударила молния.

В земле протекает ток, «растекаясь» вокруг места удара молнии. Потенциал земли вокруг места удара перестает быть нулевым, и если где-то рядом с ударом молнии находится ваше заземление, то его потенциал в момент удара резко возрастает, и через заземление в ваш компьютер или телевизор «затекают» из земли заряды от молнии.

А куда они дальше деваются? Для этих зарядов роль «земли» выполняет схема компьютера или телевизора, заряды растекаются в схеме, и через электронные узлы схемы протекают токи, которые могут привести к выходу этих узлов из строя.

Итак, при ударе молнии на компьютер/телевизор действуют сразу четыре поражающих фактора (оценка опасности субъективна и основана на ремонтном опыте):

Защита

Абстракция: защититься от потока можно двумя способами: закрыть поток или отвести его в другое русло.

Отвод потока энергии.
Самый простой принцип грозозащиты: замкнуть или сбросить в землю лишнюю энергию, актуально для синфазных и противофазных напряжений.

Условная схема проста:

При превышении напряжения («провод-провод» или «провод-земля») пороговый элемент открывается и замыкает цепь.

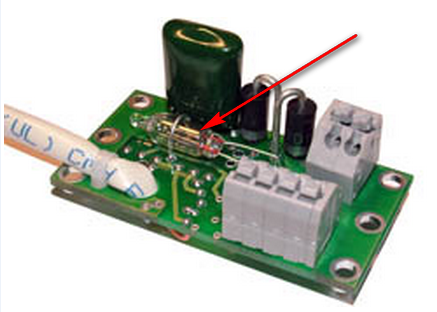

Один из лучших вариантов пороговых элементов — газоразрядные приборы, самый простой вариант — обычная неонка.

Неонка — не лучший разрядник для таких целей: высокое внутреннее сопротивление, малая мощность рассеивания, да и вообще она не для этого.

Есть специализированные разрядники именно для защиты линий:

и грозозащита с таким разрядником

Варианты схем таких грозозащит в основном сводятся к тому, как посадить один дорогой разрядник на несколько линий и как еще добавить дополнительных защитных элементов (варисторы, искровые промежутки).

В интернете есть масса и устройств в продаже, и схем для самореализации.

Есть ли смысл применять такие защиты? Конечно есть, и была масса ситуаций, когда они выручали. Цена вопроса — несколько долларов.
Но обратим внимание вот на что:

  1. Все защиты не касаются телевизоров и вообще заземленной техники (см. выше).
  2. Все такие защиты оперируют с полной мощностью напряжений, наводимых в линии молнией, сбрасывая/замыкая часть ее.

Есть способ уменьшить мощность напряжений, наводимых в линии молнией.

Гальваническая развязка

В электротехнике и радиотехнике есть понятие «гальваническая развязка» — когда то, что нужно, передается, при этом электрической связи между передающей и принимающей частью нет.

Самый простой пример — трансформатор. Как он работает? Одна обмотка перемагничивает магнитопровод, за счет этого перемагничивания возникает напряжение во второй обмотке, вот как-то так:

Главное, что нас интересует в этом девайсе:

— первичная и вторичная обмотки между собой не соединены. Никак. Синфазные напряжения в принципе через трансформатор не пройдут
— вы можете подключить первичную обмотку хоть к мегаваттной электростанции — во вторичной обмотке вы не получите мощность больше, чем может пропустить через себя сердечник.

Если мы установим по трансформатору на все входящие пары ethernet, а в телевизоре — на вход антенны, то мы решим массу проблем.

Во-первых, мы железно развяжемся от земли и устраним самую опасную проблему — затекание токов от молнии в наш девайс.

Подчеркну — актуально главным образом для телевизоров, наблюдалось много сгоревших после грозы, причем выходили из строя не БП, а именно внутренние узлы с высокой степенью интеграции — процессоры, микросхемы обработки сигнала etc.

Во-вторых, противофазная помеха, конечно, попадет на вход устройства, но ее мощность будет ограничена трансформатором и вреда не принесет. К тому же вот теперь ее легко и надежно можно отсечь грозозащитой.

В третьих, синфазная помеха к нам не попадет вообще.

Красота? Конечно. Только не нужно забывать, что помимо защитных функций, трансформатор должен еще без проблем пропустить сигнал, и тут начинаются нюансы.

На входе сетевой карты в обязательном порядке трансформаторы стоят, вот первые попавшиеся в гугле схемы:

Но практика показывает, что в реальности толку от них немного, горят и сетевые карты, и все остальное. Возможно, это связано с особенностями конструкции, или с пробоем изоляции очень тонких эмалированных проводников, которыми они намотаны.

Изготовить самостоятельно такой же, но без крыльев но улучшенный трансформатор с магнитопроводом малореально — для частот Ethernet 100base-t и для телевизионных частот (сотни мегагерц) расчет и конструкция трансформатора сложны, плюс нужен особый высокочастотный материал магнитопровода.

Но все можно решить намного проще.

Трансформатор с деревянным сердечником

Берем кусок витой пары, полметра — метр, некритично.

Важно! Витая пара не должна быть повреждена, расплетена, нарушен шаг витков и пр. — аккуратно достаньте из кабеля, не тяните за провод!

Наматываем на любую неметаллическую оправку — можно вот так:

или так

Если серьезно, то наматываем на что угодно непроводящее неметаллическое, но чтобы удобно было. Как наматывать, число витков и пр. — некритично.

Оставляем концы по 5 см, фиксируем намотку — опять же чем-нибудь непроводящим, расплетаем концы и переплетаем по-другому: свиваем вместе концы одного цвета.

Получится вот что:

То есть каждый провод — отдельная как бы обмотка.

Это — трансформатор, но работающий на другом принципе: трансформатор на длинной линии.
Длинная линия в данном случае — кусок витой пары. В ней при работающей сети Ethernet возбуждается электромагнитная волна, причем ее энергия сосредоточена внутри пары (именно поэтому неважно на чем наматывать). Энергия поля этой электромагнитной волны обеспечивает передачу сигнала с одного провода на другой.

Как использовать такой трансформатор для защиты от молний?

Изготовьте два таких трансформатора. Включить их нужно в разрыв двух пар любым способом — можно просто аккуратно разрезать кабель, разрезать нужные пары и включить в разрыв эти трансформаторы. Полярность — некритична.

Сразу ответ на возникшие вопросы.

Это — не шутка, конструкция проверена и используется. Я в грозу не выключаюсь вообще, проблем не было, до этого сжег пару сетевых карт и материнку.

В Интернете есть подобные варианты трансформаторов, но намотанные на ферритовом кольце.
Я — противник этого: в передаче сигнала кольцо не участвует, но феррит — проводник, плохой, но проводник. Наматывая на кольце, вносятся ненужные паразитные емкости и появляется возможность пробоя на сердечник при ударе молнии.

Но на кольце, конечно, красивее выглядит конструкция. Дело вкуса.

На гигабитной сети не проверялось.

Потерь такая конструкция не вносит при длине витой пары в трансформаторе от 0,5 метра.
Измерения прибором (ВЧ-вольтметр импровизованный) падения уровня сигнала не показывают.

Линк до 100 метров работает так же как и работал — 0% потерь, время пинга не изменилось.
В общем, с точки зрения работы сети наличие в разрывах входящего сетевого кабеля двух таких трансформаторов никак не обнаруживается.

Другие грозозащиты я не использую.

Грозозащита антенного кабеля

Здесь главная задача — отвязаться от земли, которая «приходит» по оплетке антенного кабеля. Принцип тот же: в разрыв кабеля включить такой трансформатор, но тут могут возникнуть нюансы.

Волновое сопротивление витой пары и антенного кабеля — разное, плюс к этому витая пара — симметрична, а антенный кабель — нет. Поэтому может упасть уровень приема некоторых аналоговых каналов (а может визуально и не упасть), могут появиться на некоторых — опять же аналоговых — каналах двоения. Можно поэкспериментировать с длиной куска витой пары в трансформаторе, можно попробовать изготовить аналогичную конструкцию из антенного кабеля.

Я на грозовой период к телевизору такую штуку делаю. Появляется небольшой снег на 1-м канале из 70-ти.

И в заключение важный момент.

Ничто вас не спасет от прямого попадания молнии в кабель. Более того, в такой ситуации вас будет заботить не сохранность сетевой платы, а чтобы квартира не сгорела.

Будьте благоразумны, не используйте идущие по улице и заходящие к вам в квартиру длинные медные линии связи.
