Трансиверы КВ

КВ трансиверы

Обзор популярных моделей. Советы при выборе трансивера

Трансиверы от фирм-производителей: Yaesu, Kenwood, Icom

КВ трансиверы отличает возможность проведения дальних радиосвязей. Сигнал может распространяться на несколько тысяч километров. При этом эти устройства не требуют использования дополнительного оборудования, что решает многие вопросы автономии и экономии. Ещё одним преимуществом КВ трансиверов является тот факт, что работают они на различных диапазонах. Приборы излучают сигнал на коротких волнах, диапазон которых составляет 1,5 – 30 МГц.

Основными параметрами, которыми обладают современные трансиверы, являются:

  • использование последних достижений микроэлектроники и средств обработки радиосигнала;
  • оптимальное соответствие дизайна современным требованиям управленческого сервиса, с полным отображением параметров состояния оборудования на передней панели;
  • использование фильтров разного назначения обеспечивает комфортный приём телеграфного, телефонного и радиовещательного сигналов;
  • рассеивание тепла посредством эффективного радиатора и вмонтированного вентилятора обеспечивает возможность долговременной работы устройства;
  • возможность подключения внешних устройств и работы в локальной сети.

Yaesu FT-1000

Снят с производства, зарекомендовал себя высококачественным аппаратом, эксплуатируется в настоящее время. Выходная мощность передатчика 200 Вт. 5 специально разработанных 10-битных синтезаторов частоты с прямым цифровым синтезом обеспечивают прием с исключительно низкими шумами и высокоскоростной переход с приема на передачу, что особенно важно при цифровой связи.

Две независимых ручки настройки для управления основным и вспомогательным приёмником. Высокоскоростной антенный тюнер с памятью. Автоматический телеграфный ключ. Разъём для телеграфного манипулятора на передней панели. Специальные разъёмы RTTY и Packet на задней панели с возможностью их коммутации с панели управления.

Автоматический режим репитерного сдвига с CTCSS тоном 88,5 Гц для работы через ретрансляторы 10-метрового диапазона. Все стандартные функции, характерные для КВ трансиверов высшего класса, такие как Notch, APF, Shift, Width, Keyer, Full QSK, Spot button, и переключение приёмных антенн.

Yaesu FT-1000MP MARK-V

В трансивере FT-1000MP Mark V разработчики сознательно отказались от использования широко распространенной схемы построения приёмного тракта с высокой первой промежуточной частотой и дешевыми керамическими фильтрами. Приёмный тракт выполнен по схеме с тремя преобразованиями частоты. В каждом усилителе промежуточной частоты используются высококачественные кварцевые фильтры или легендарные электромеханические фильтры фирмы Collins. Окончательную селекцию и демодуляцию сигнала обеспечивает передовая система цифровой обработки сигнала (DSP), оптимальным образом согласованная с радиочастотным трактом.

Одной из особенностей трансивера является уникальная возможность выбора режима работы выходного каскада усилителя мощности. При работе в режиме полной выходной мощности (200 Вт) усилитель работает в режиме класса AB. Простым нажатием клавиши на передней панели усилитель может быть переведен в класс А, при этом выходная мощность уменьшается до 75 Вт. При работе усилителя в режиме А интермодуляционные продукты 3-го порядка снижаются с типичных -31 дБ до -50 дБ, а 5-го и более высоких порядков — до -80 дБ и ниже. Принимая во внимание наличие DSP возбудителя, обеспечивающего чрезвычайно низкий уровень собственных шумов передатчика, качество сигнала трансивера на любом уровне мощности вряд ли сможет вызвать нарекания даже у самого требовательного корреспондента.

Yaesu FT-2000

Вседиапазонный КВ трансивер. Является продолжением легендарной версии КВ трансиверов Yaesu FT-1000. В КВ трансиверах Yaesu FT-2000 реализовано все лучшее, признанное профессионалами и радиолюбителями, что было применено в легендарной семье КВ трансиверов Yaesu FT-1000 и Yaesu FT DX 9000. Компанией Vertex Standard планируются к выпуску трансиверы с выходной мощностью 100 и 200 Ватт. 100 ваттная версия КВ трансивера Yaesu FT-2000 имеет встроенный источник питания переменного тока, или возможно использовать внешний источник 13,8 В. 200 вт трансивер питается только от внешнего источника.

Технические характеристики:

  • Диапазон частот: ПРМ — 30 кГц-60 МГц; ПРД — 160-6 М
  • Количество каналов: 100
  • Диапазон рабочих температур,°С -10°С +50°С
  • Стабильность частоты, ppm ±5
  • Шаг 1/10 Гц (SSB/CW/AM), 100 Гц (FM)
  • Напряжение питания, В 13,8
  • Габариты, мм 410х135х350
  • Вес, кг 15
  • Приёмник: Чувствительность, мкв SSB,CW-0,16;AM-2; FM-0,5
  • Ширина кривой избирательности (-6дБ/-60дБ), кГц FM 1,8/3,6; CW, RTTY, Packet 0,5/1,8; AM 4/14; FM 19
  • Подавление по ПЧ, дБ 80
  • Подавление зеркального канала, дБ 80
  • Выходная мощность ЗЧ, Вт 4
  • Передатчик: Выходная мощность, Вт. 5-100; Подавление побочных излучений 60 дб; Подавление несущей 60 дб
  • Подавление нежелательной боковой полосы ±5 кГц/±2.5 кГц
  • АЧХ тракта НЧ -6 дБ (300-2700 Гц)

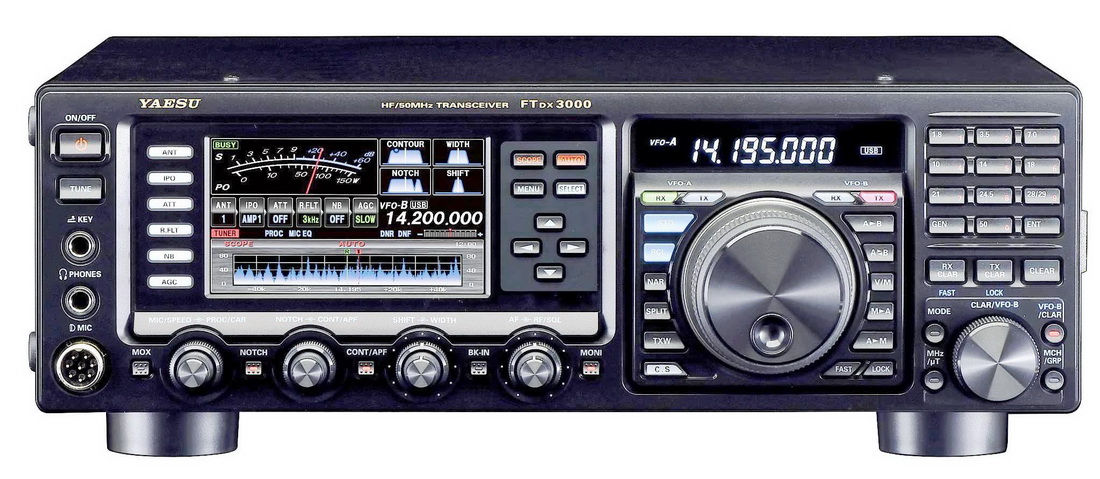

Yaesu FTdx-3000

Трансивер Yaesu FTDX-3000 — относится к аппаратам среднего класса, но по своим параметрам технических характеристик приближается к топовому трансиверу FTdx-5000. Он работает на всех любительских диапазонах от 160 до 6 метров и его выходная мощность составляет мощность от 5 до 100 Вт.

Приёмники у них очень похожи по качеству и обеспечивают очень высокое качества принимаемого сигнала в условиях сильно загруженного эфира. И хотя этот аппарат не претендует на сравнение с изделиями более высокого класса, например, — с FTDX5000 и подобными ему, но при сравнении с другими аппаратами этого ценового диапазона он оптимален с точки зрения отношения цена/качество.

Первая ПЧ приёмника с преобразованием вниз составляет 9 МГц, что позволяет подключать встроенные  руфинг-фильтры с хорошей прямоугольностью и полосой пропускания 600, 3000 Гц или 300 Гц (опция).

Особенности трансивера:

— Улучшенная схемотехника входных цепей приемника позволила получить параметры, не хуже, чем у FTDX5000,    при использовании фильтра 600 Гц и расстройке на 2 кГц коэффициент IP3 составит +33 дБ.

— 32 разрядный цифровой сигнальный процессор (DSP) позволяет значительно ослабить помехи от соседних станций.

— Высококонтрастный цветной ЖК-дисплей  4,3 дюйма (11 см)  высокого разрешения  (480 x 272 точек) с широкими   углами обзора и высокой контрастностью, на котором отображается вся оперативная информация и различные    режимы настроек трансивера, что обеспечивает повышенную оперативность и наглядность для  пользователя. —— Высокоскоростной анализатор спектра, работающий в реальном времени, который расположенный ниже TFT  дисплея с обзором спектров принимаемых сигналов в полосе от 20 кГц до 1 МГц.

— Отдельная цифровая шкала цифровая шкала с отображением  частоты над валкодером.

— Возможность установки дополнительного кодера/декодера RTTY/PSK.

— Применение кварцевых руфинг-фильтр, аналогичных FTDX5000.

— Встроенный разъём USB, позволяющий исключить дополнительные внешние модемы для соединения с компьютером.

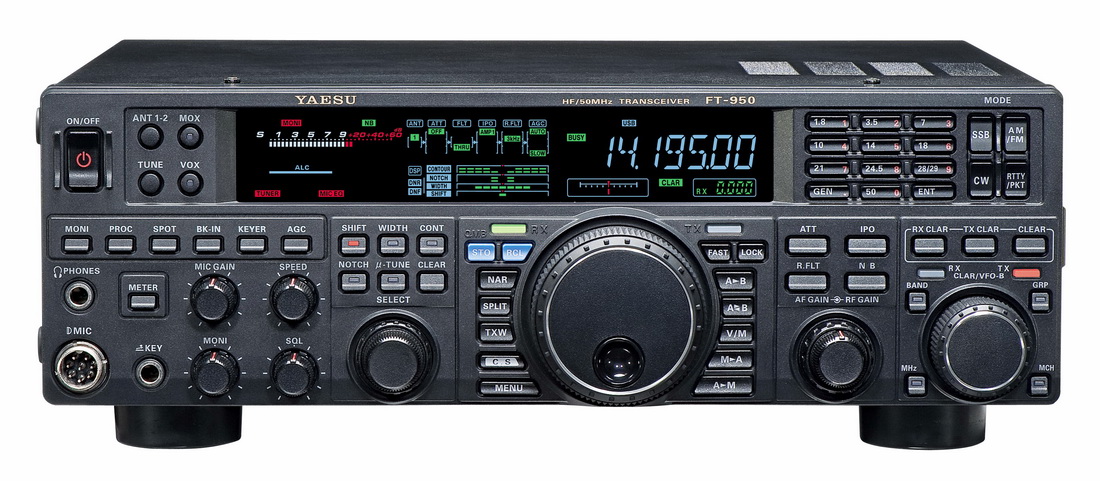

Yaesu FT-950

Yaesu FT-950 — обновление модельного ряда

FT dx-9000 и FT-2000.

Трёхгетеродинная архитектура с переключаемым roofing-фильтром по I ПЧ на 3/6/15 кГц, многопрофильный DSP процессор, опциональные диапазонные преселекторы и блок вывода информации на монитор делают трансивер FT-950 интересным как для нужд DX-энтузиастов, так и для достижения высоких результатов в радиоспорте.

Технические характеристики:

Диапазон частот: ПРМ — 30 кГц-56 МГц; ПРД — 160-6 М; Количество каналов: 100

Диапазон рабочих температур,°С -10°С 50°С

Стабильность частоты, ppm 0.5

Шаг 1/10 Гц (SSB/CW/AM), 100 Гц (FM)

Напряжение питания, В 13,8

Габариты, мм 365х115х315

Вес, кг 9.8

Приёмник: Чувствительность, мкв SSB,CW-0,2;AM-2; FM-0,5

Ширина кривой избирательности (-6дБ/-60дБ), кГц SSB 2.4/3.6; CW 0.5/0.75; AM 6/15

Подавление по ПЧ, дБ 70

Подавление зеркального канала, дБ 70

Выходная мощность ЗЧ, Вт 2.5

Передатчик: Выходная мощность, Вт. 5-100; Подавление побочных излучений 60 дб; Подавление несущей 60 дб

Подавление нежелательной боковой полосы ±5 кгц/±2.5 кГц

АЧХ тракта НЧ -6 дБ (300-2700 Гц)

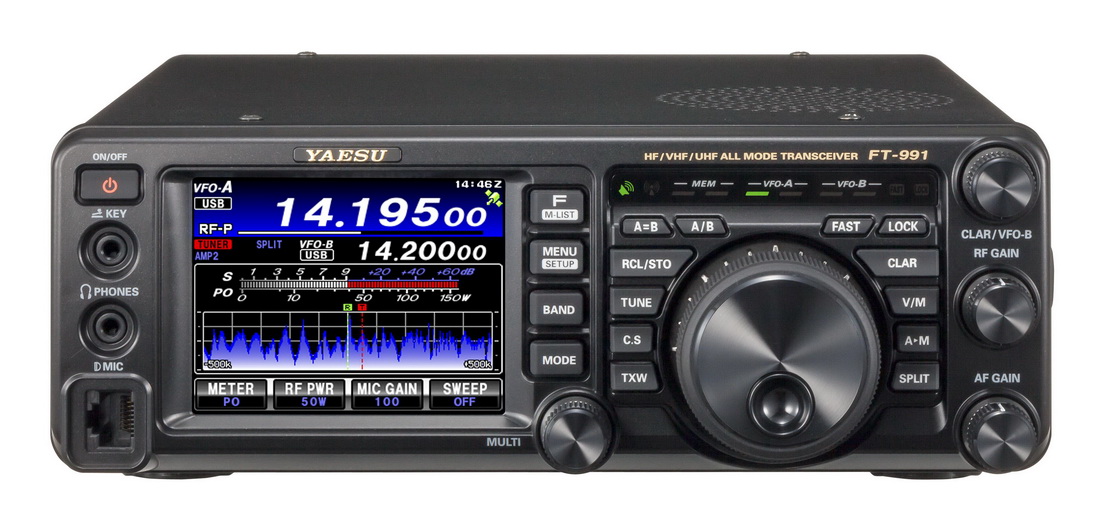

Yaesu FT-991

Yaesu FT-991 — всережимный трансивер работает с SSB, CW, AM, FM, System Fusion C4FM Digital. FТ-991 предназначен для использования в самых сложных ситуациях благодаря сочетанию проверенных временем характеристик и новейших функций. Где бы не использовался трансивер FT-991, дома, в машине или на открытых местностях, исключительно надёжная работоспособность гарантирована.

FT-991 обеспечивает работу передатчика до 100 Вт на HF/50 МГц и 50 Вт на 144/430 МГц. Подчиняясь золотому правилу любительского радиовещания «Невозможно найти взаимопонимания, если нет слышимости » особое внимание в FT-991 уделяется компактной ультрасовременной высокоточной конфигурации схемы ресивера. DSP чип высокоскоростной плавающей запятой ТМS320С6746 (3000 MIPS/2250 MFLOPS) Техасского Института, используемый в ресивере, гарантирует подавление помех реальных сигналов в реальных условиях на КВ и на VHF и UHF.

Входная частота защищена руфинг-фильтром, с возможностью выбора полосы 3 или 15 КГц. Технология тройного преобразования. Встроенный полноцветный 3.5» TFT сенсорный дисплей высокого разрешения обеспечивает непринуждённое управление и видимость. Новейший спектроскоп с автоматическим контролем, расположен непосредственно под ЖК-дисплеем. Функция автоматического выбора режима (AMS), которая сама распознает цифровой или FM аналоговый режим.

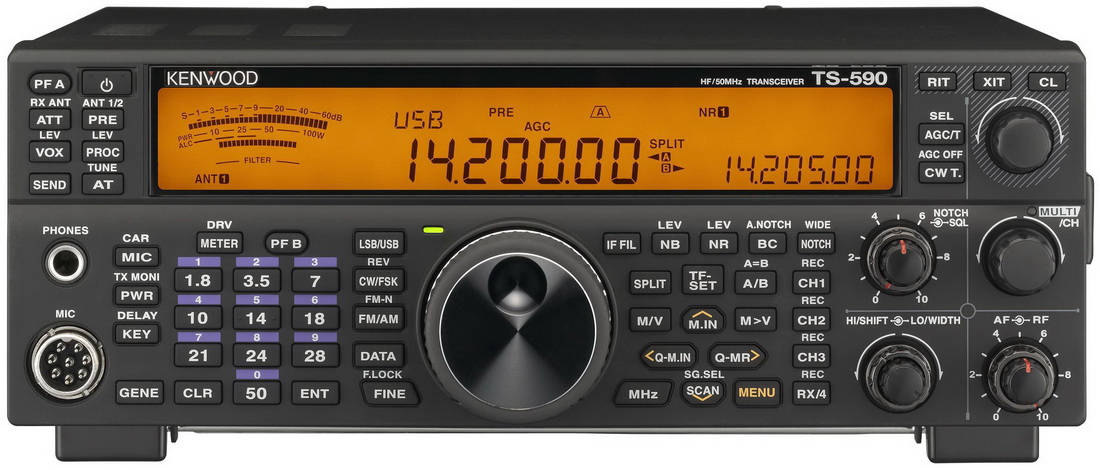

Kenwood TS-590

Трансивер Kenwood TS-590, работает на диапазонах КВ + 50 МГц со всеми видами модуляции с двухканальным приёмником. Трансивер Kenwood TS-590S разработан, чтобы позволить широкому кругу пользователей — от начинающих до опытных DX-менов — наслаждаться любительским радио.

Особенности трансивера Kenwood TS-590:

Отличный динамический диапазон

Мощный 500 Гц / 2.7кГц руфинг фильтр

DDS обеспечивает превосходные характеристики сигнал/шум, значительно сокращая шумы от соседних нежелательных сигналов

Широкий диапазон возможностей благодаря 32-битному DSP с плавающей точкой

Расширенный AGC с цифровой обработкой сигнала, 100 Вт выходной мощности

Система охлаждения трансивера Kenwood TS-590S, имеет два вентилятора размерами 60 х 60 мм, такие же, как и на предыдущей модели. Наличие двух вентиляторов в трансивере Kenwood TS-590 обеспечивает достаточный поток воздуха при низких оборотах, обеспечивая бесшумную работу — тщательное внимание было уделено комплексному подходу к снижению шума. Шасси трансивера Kenwood TS-590S, из литого алюминия в сочетании с большим радиатором для повышения эффективности отвода тепла, минимизации повышения температуры при длительном времени работы на передачу все это позволяет выдерживать трансиверу Kenwood TS-590, долгие часы работы в изнурительных условиях, характерных для соревнований или экспедиций.

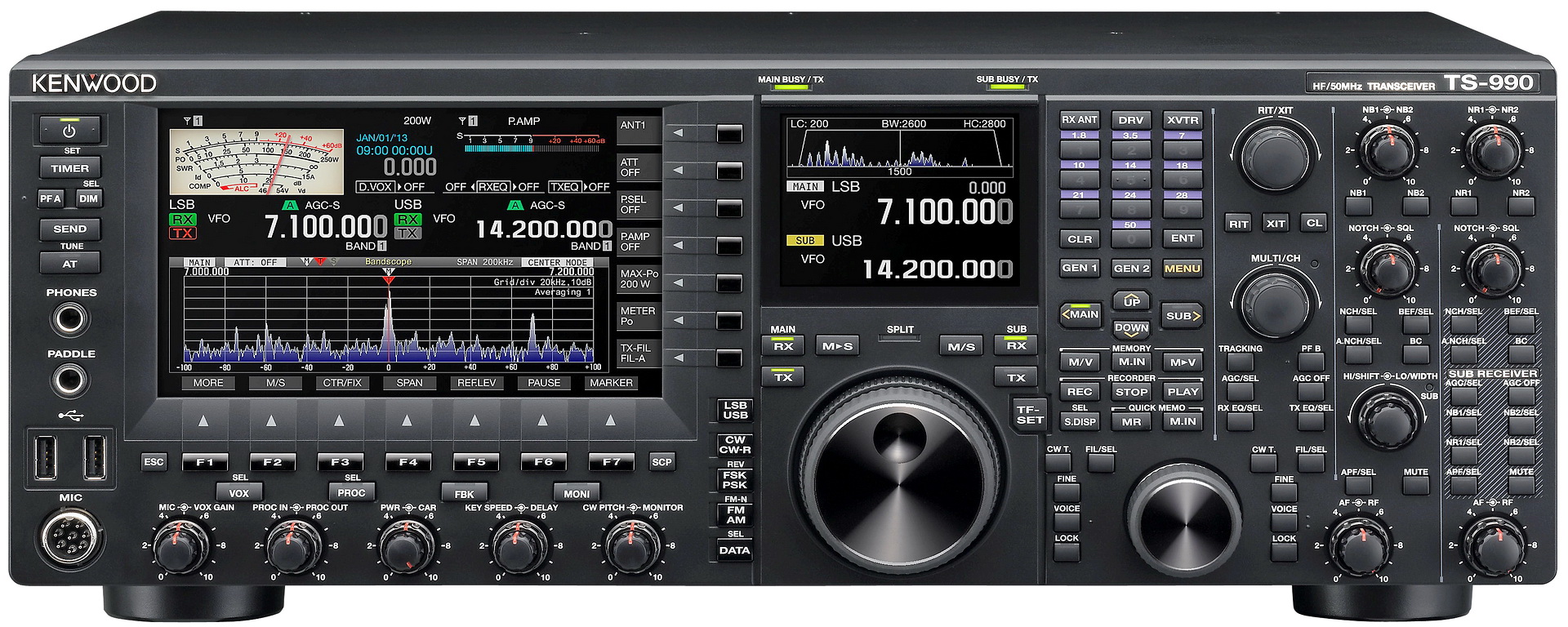

Kenwood TS-990S

В трансивер заложены все возможные характеристики по максимуму. Это касается и приёмных трактов и передающих. Трансивер имеет два полноценных независимых приёмных тракта с максимально-достижимыми техническими характеристиками, несколько руфинг-фильтров разной полосы пропускания под все задачи и условия эксплуатации. И главное отличие – это наличие большого сенсорного экрана с полноценной панорамой радиоэфира, во многом похожей на панораму SDR трансивера.

Основные характеристики:

Разъёмы для подключения внешнего монитора (DVI-I), антенного тюнера, телеграфного ключа, клавиатуры, внешних громкоговорителей; Мощность передатчика 200 Вт; Два независимых приемных тракта;

Main RX — преобразование c понижением частоты на всех диапазонах;

Руфинг фильтры основного приемника 270Hz/500Hz/2.7kHz/6kHz/15kHz;

Sub RX -преобразование с понижением частоты на диапазонах 15/20/40/80/160MГц

Руфинг фильтры дополнительного приемника 500Hz/2.7kHz +40dBm точка IP3 RX

Два цветных TFT дисплея: сенсорный основной 7″ и дополнительный 3.5″

Встроенный блок питания; Три DSP процессора для обработки сигнала

Встроенный RTTY/FSK/PSK/QPSK кодер/декодер; Четыре антенных разъема SO-239 , RCA разъемы RX I/O

Функция дисплея «Antenna Name» для каждого антенного порта

Стандартные разъемы «ACC-2», «Remote» 10MHz вход/выход тактового генератора (BNC)

Выход для подключения измерительного модуля (Jack 3.5 mm); Низкоуровневый LF выход TX «DRV»

Оптический вход/выход; LAN порт; COM порт (9-pin); USB порт: 2 x USB-A , 1 x USB-B

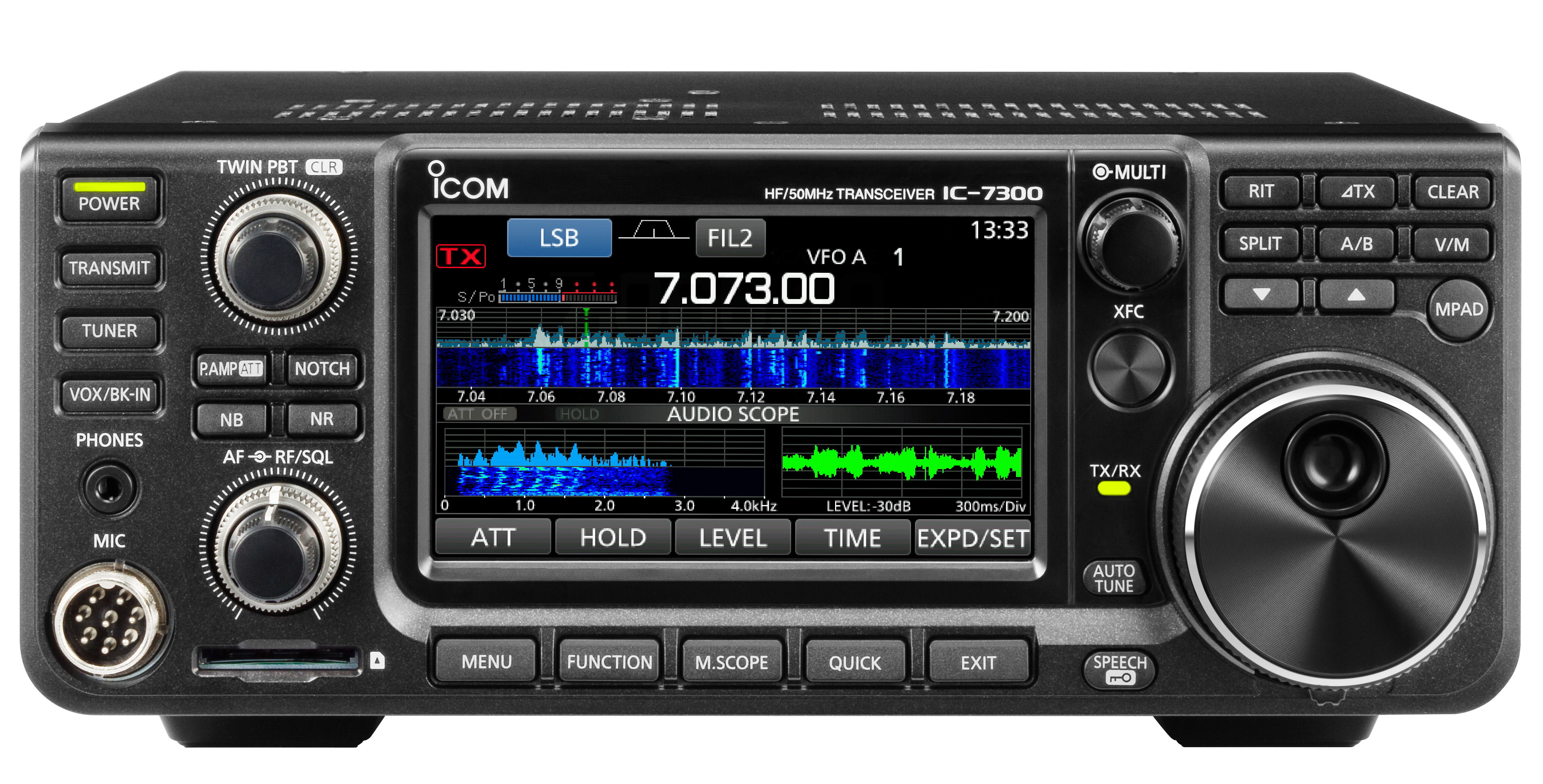

Icom IC-7300

Впервые в радиолюбительских КВ трансиверах в IC-7300 вместо традиционной схемотехники супергетеродина применяется непосредственная оцифровка РЧ сигнала. Эта же технология  применяется в SDR технике. РЧ сигналы обрабатываются в FPGA матрице, что позволяет отказаться от аппаратных смесителей и фильтров и обеспечивает высокоэффективную работу анализатора спектра при компактных размерах.

Избавившись от ограничений супергетеродинной схемы как по стоимости, так и по производительности, прямая оцифровка РЧ сигнала позволяет получить высокие показатели фазового шума. В результате, по сравнению с IC-7200, фазовый шум IC-7300 уменьшается на величину около 15 дБ (при разнице частот 1 кГц). Это снижает  уровень шумов как в принимаемом, так и в передаваемом сигналах.

В IC-7300 установлен большой цветной сенсорный ЖК дисплей. Дружественный интерфейс помогает интуитивно понятному управлению. Используя экранную клавиатуру, Вы с легкостью можете управлять различными функциями трансивера или редактировать содержимое памяти

Функция память голосовых сообщений; Функции памяти CW и RTTY сообщений; Функция журнала RTTY декодирования; Функция захвата изображения экрана; Разъем SD карты памяти; Разъем USB для CI-V команд и входа/выхода аудио сигнала; Система охлаждения с большим вентилятором; Многофункциональное измерительное устройство; 101 канал памяти (99 обычных и 2 канала-границы сканирования); Различные CW функции Цифровое снижение уровня помех; 100 Вт выходной мощности в диапазонах КВ/50 МГц и 50 Вт выходной мощности в диапазоне 70 МГц (в Европейской версии); Виды излучения SSB, CW, RTTY, AM и FM.

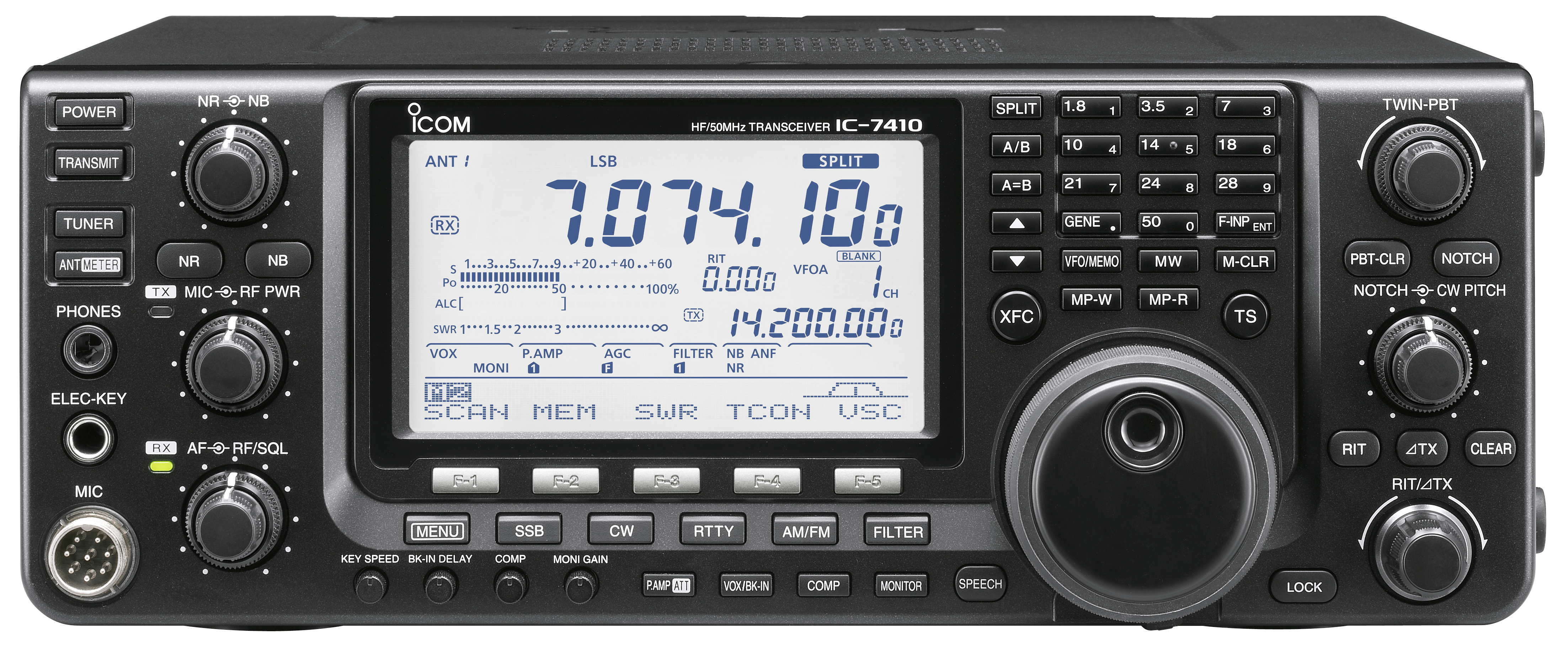

Icom IC-7410

В IC-7410 используется высококачественная цифровая обработка сигналов и двойное преобразование по супергетеродиной схеме, с использованием новейших технологий от наших трансиверов более высоких классов, таких как IC-7800/7700/7600. Кроме того, IC-7410 поставляется со встроенным фильтром шириной 15 кГц в первой ПЧ, вы можете дополнительно установить ещё два фильтра шириной 3 кГц и 6 кГц.

При их использовании в режимах CW и SSB, возрастает устойчивость к сильным помехам от близко расположенных сигналов других радиостанций. DSP процессор установленный в IC-7410 работает намного быстрее чем DSP в IC-746PRO/7400. аналого-цифровой конвертер AK4620B поддерживает высокий динамический диапазон и превосходное соотношение сигнал/шум.

Основные характеристики:

• +30 дбм для точки пересечения 3-го порядка на 14 МГц

• Приёмник: супергетеродин с двойным преобразованием

• Встроенный 32-битный DSP поддерживает операции с плавающей точкой

• Установлен фильтр 15 кГц в первой ПЧ и можно добавить фильтры на 3 кГц и 6 кГц

• Большой монохромный ЖК-дисплей

• Стабильность частоты ±0.5ppm

• Встроенный анализатор частот

• Встроенный автоматический антенный тюнер

• Все режимы (SSB/CW/RTTY/AM/FM)

• Дополнительная программа RS-BA1 для дистанционного управления

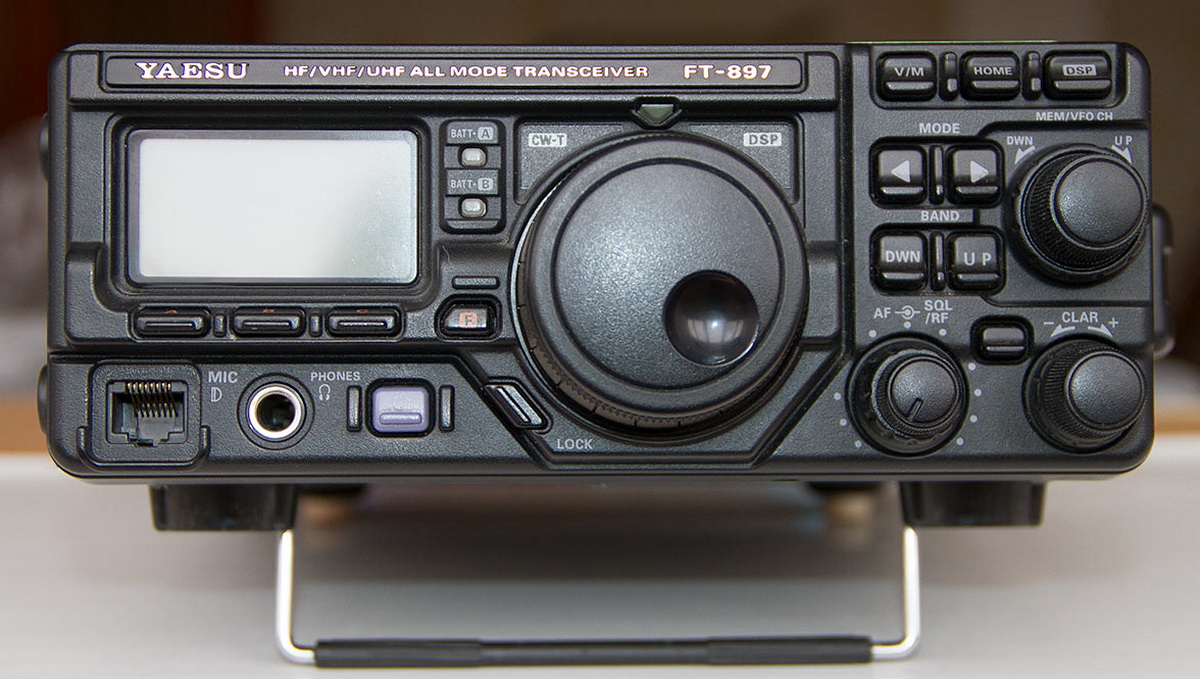

Yaesu FT-897

Yaesu FT-897 — один из самых популярных компактных трансиверов Yaesu. Приёмная и передающая части у него аналогичны модели FT-857. Мощность передачи — до 100 вт на КВ и 6 метрах, до 50 ватт на 144 МГц и до 20 ватт на 430 МГц. Установлен DSP. За счёт большего размера корпуса в нём есть место для внутреннего блока питания или 2-х аккумуляторов.

Улучшенная модель Yaesu FT-897D на самом деле отличается незначительно — наличием установленного высокостабильного опорного генератора TCXO-9 (он может быть установлен как опция и в базовой модели) и дополнительным диапазоном 6 метров.

Память рассчитана на 200 частотных каналов. Аккумулятор имеет высокую мощность и обеспечивает превосходную работу в полевых условиях. Станция оснащена двумя антенными разъёмами, один из которых находится на передней панели, а другой на задней. Yaesu FT-897 имеет очень широкие функциональные возможности. Продвинутая система фильтрации (IF Noise Blanker и цифровые фильтры) обеспечивает высококачественную передачу и приём, несмотря на помехи и неустойчивость сигнала.

Наличие ARTS системы сообщает пользователю о выходе из зоны уверенного радиосигнала. Несколько режимов интеллектуального сканирования и поиска позволяют прибору отслеживать каналы и регулировать активность на них. Основные режимы: Smart Search (автозаполнение 50-ти каналов при появлении сигналов), приоритетное сканирование, частотный поиск, сканирование каналов памяти, сканирование в определённых участках.

Также трансивер FT-897 имеет встроенную функцию VOX (голосовое управление передачи), которая позволяет совершать голосовой вызов, а не кнопочный. TOT позволяет выбрать время, в течении которого будет происходить передача. В аппарате есть автоматическое определение репитерного сдвига, спектроскоп и другие важные особенности. Для ещё большей функциональности на FT-897 можно установить дополнительные модули, такие как фильтры, микрофоны, крепления, антенные тюнеры и многое другое.

Основные характеристики:

  • диапазон частот на передачу 160 — 6 метров, 2 метра и 70 сантиметров, на приём 100 кГц — 56 МГц, 76 МГц — 108 МГц. 118 МГц — 164 МГц и 420 МГц — 470 МГц;
  • 200 основных каналов в 10 банках памяти;
  • 4 домашних канала;
  • 5 программируемых диапазонов поиска;
  • 1 избранный канал;
  • шаг настройки синтезатора — 10 Гц на CW/SSB и 100 Гц на AM/FM/WFM;
  • типы шумоподавителя — CTCSS и DCS;
  • DTMF-набор;
  • антенные разъемы M-типа (SO-239) для КВ и 6м, и N-типа для УКВ;
  • сопротивление антенны 50 Ом;
  • напряжение питания 13.8 В;
  • диапазон рабочих температур от –10 ~ до +60 °C;
  • размеры 200 х 80 х 262 мм, вес 3.9 кг (без аккумуляторов, антенны и тангенты);
  • выходная мощность: КВ и 50 МГц от 5 до 100 Вт, 144 МГц от 5 до 50 Вт, 430 МГц от 2 до 20 Вт;
  • типы модуляции SSB, AM, FM;
  • подавление несущей (SSB) не менее 40 дБ, второй боковой — не менее 50 дБ;
  • частотная характеристика в SSB режиме 400 – 2600 Гц;
  • сопротивление микрофона (гарнитуры) 200 Ом – 10 кОм.

Выбираем СВОЙ первый трансивер



Какой лучше выбрать?

Советы и рекомендации по выбору трансивера



При выборе своего первого трансивера помогут полученные здесь полезные советы и рекомендации по поводу этого ответственного поступка. В первой части видеоматериала, состоящего из трёх отдельных частей, будет рассказ об общих рекомендациях при выборе, с выделением особого внимания на КВ трансивер, который должен непременно подойти начинающим радиолюбителям. Однако, рекомендации и советы примите к сведению, но а окончательный выбор всегда будет за вами! Удачи и правильных (для вас) решений!

Часть 1


Часть 2

Далее разговор о том, какие трансиверы не рекомендованы начинающим радиолюбителям. Вот об этом — здесь, во второй части видео.


Часть 3

В третьей части — завершение беседы по поводу выбора трансивера. Речь идёт о трансивере который будет у нас называться «универсальным» и годится он, как для начинающих, так и для опытных, как для дома, так и для выездов (походов), одним словом — на все случаи радиолюбительской эфирной жизни.
