Лежащая H-антенна представляет собой дипольную антенну, выполненную в виде горизонтальной буквы H. Одиночная дипольная антенна обладает относительно невысоким коэффициентом усиления. Однако, если объединить две такие антенны с помощью фазированной линии питания, можно значительно повысить их общую эффективность.

В итоге будет создана антенная система, в которой два типа дипольных антенн расположены в форме буквы H. Эта система носит название «Lying H» (лежащая H).

Антенна в точках питания характеризуется высоким входным сопротивлением, поэтому для её подключения к линии питания любой длины необходим четвертьволновой трансформатор.

Антенна типа «Lying H» обладает такой же диаграммой направленности в горизонтальной плоскости, как и обычная дипольная антенна. Однако её диаграмма направленности в вертикальной плоскости сужается при уменьшении расстояния между двумя диполями, и этот эффект должен быть усилен.

Однако у этой антенной системы есть недостаток — высота подвеса. Опускаемая часть дипольной антенны «Lying H» должна находиться на высоте не менее L/2 плюс высота вершины диполя.

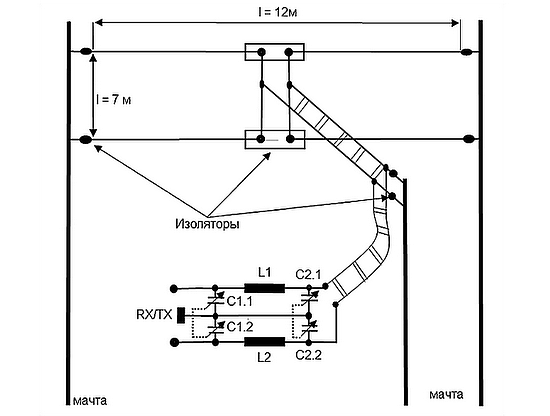

Коэффициент усиления антенны «Lying H» составляет примерно 5–6 дБ, что значительно больше, чем у одного диполя. На рисунке приведены размеры антенны «Lying H» для трёх диапазонов частот: 14, 21 и 28 МГц.

В качестве линии питания используется резонансная линия электропередачи, расположенная горизонтально с точностью до длины L/2. Для этого требуется отдельная мачта. Диаграмма направленности антенны зависит от диапазона используемых частот.
