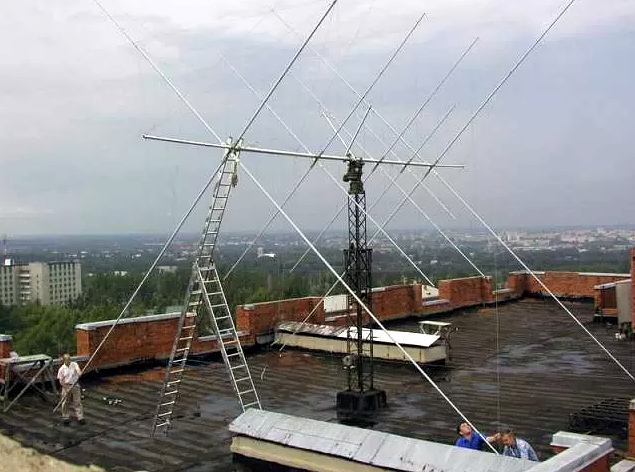

При монтаже антенных устройств (антенн, фидеров, согласующих устройств) часто возникают ошибки, которые могут привести к снижению эффективности работы системы, поломке оборудования или другим проблемам. Вот пять распространённых ошибок с их последствиями и способами предотвращения, а также примеры из практики.
Анализ частых ошибок, возникающих при установке антенн и сопутствующего оборудования, позволяет выработать эффективные методы их предотвращения. Это способствует сокращению времени и затрат, а также обеспечивает получение качественных результатов без дополнительных сложностей и негативных переживаний.
1. Неправильное согласование сопротивлений
Ошибка: Несоответствие входного сопротивления антенны, волнового сопротивления фидера и выходного сопротивления передатчика. Например, если антенна имеет входное сопротивление 110 Ом, а фидер — 50 Ом, это приведёт к рассогласованию.
Последствия:
- Увеличение потерь в линии передачи.
- Рост коэффициента стоячей волны (КСВ), что может вызвать перегрев фидера и повреждение передатчика.
- Ухудшение диаграммы направленности антенны.
- Снижение эффективности излучения/приёма сигнала.
Как избежать:
- Измерять входное сопротивление антенны и волновое сопротивление фидера с помощью специализированных приборов (антенноскоп, КСВ-метр).
- Использовать согласующие устройства (например, четвертьволновый трансформатор, П-контур) в точке соединения антенны с фидером. vk.com
- Убедиться, что выходное сопротивление передатчика соответствует волновому сопротивлению фидера.
Пример: При установке рамочной антенны с входным сопротивлением около 110 Ом к 50-омному фидеру без согласующего устройства сигнал значительно ослабевает, а передатчик работает с повышенной нагрузкой.
2. Неправильная установка антенны (наклон, расположение)
Ошибка: Антенна установлена не в оптимальном положении — например, наклонена, расположена слишком низко или рядом с металлическими объектами.
Последствия:
- Искажение диаграммы направленности, появление «мёртвых зон».
- Снижение дальности связи и качества сигнала.
- В случае с автомобильными антеннами — ухудшение приёма из-за изменения поляризации. radiosila.ru
Как избежать:
- Устанавливать антенну строго вертикально (для большинства штыревых антенн).
- Выбирать место установки с учётом окружающих объектов: избегать близости к металлическим конструкциям, крышам, багажникам и т.д.
- Учитывать высоту установки: чем выше антенна, тем меньше помех от препятствий. raz-electronics.ru
Пример: Автомобильная антенна, закреплённая на пластиковом элементе кузова без контакта с металлом, резко теряет эффективность из-за отсутствия «массы».
3. Игнорирование заземления и молниезащиты
Ошибка: Отсутствие заземления антенны или недостаточные меры молниезащиты. gtnt.ru
Последствия:
- Повреждение оборудования при грозовых разрядах.
- Помехи в работе из-за электростатических разрядов.
- Риск поражения людей электрическим током.
Как избежать:
- Обязательно заземлять антенну, используя сертифицированные грозоразрядники и заземляющие устройства.
- Проверять целостность заземляющих соединений и регулярно их обслуживать.
- Учитывать требования электробезопасности при монтаже. gtnt.ru
Пример: Спутниковая антенна, установленная без заземления, вышла из строя после грозы из-за попадания молнии.
4. Использование некачественного кабеля или неправильная прокладка фидера
Ошибка: Применение дешёвого или повреждённого коаксиального кабеля, чрезмерное перегибание, плохая герметизация разъёмов.
Последствия:
- Потери сигнала из-за высоких затуханий в кабеле.
- Коррозия разъёмов и соединений.
- Нарушение целостности экранирующей оплётки.
Как избежать:
- Использовать кабели с минимальными потерями сигнала, соответствующие требованиям системы (например, с медной жилой). raz-electronics.ru
- Избегать резких перегибов и механических повреждений кабеля.
- Обеспечивать герметичность разъёмов, особенно в условиях влажной среды.
- Регулярно проверять состояние кабеля и соединений.
Пример: Телевизионная антенна с дешёвым кабелем потеряла сигнал из-за окисления разъёмов и повреждений оплётки после нескольких месяцев эксплуатации.
5. Неправильная установка согласующего устройства
Ошибка: Согласующее устройство размещено не в той точке (например, между передатчиком и фидером вместо точки соединения фидера с антенной) или неправильно настроено. forum.qrz.ru
Последствия:
- Антенна остаётся несогласованной с фидером, что приводит к высоким потерям и отражению сигнала.
- Передатчик работает в неоптимальном режиме, что может вызвать его перегрев или выход из строя.
- Неэффективная работа всей антенной системы.
Как избежать:
- Устанавливать согласующее устройство в точке соединения фидера с антенной, а не между передатчиком и фидером. forum.qrz.ru
- Настраивать согласующее устройство с учётом измеренных параметров антенны и фидера.
- Проверять КСВ после настройки для контроля качества согласования. ok.ru
Пример: При попытке согласовать антенну с помощью тюнера, установленного только между передатчиком и фидером, КСВ в фидере остаётся высоким, а эффективность антенны не улучшается.
Общие рекомендации
- Всегда следовать инструкциям производителя (автора) оборудования.
- Проводить инженерное обследование площадки перед монтажом.
- Использовать измерительные приборы (КСВ-метр, антенноскоп) для контроля параметров системы.
- При отсутствии опыта привлекать квалифицированных специалистов. gtnt.ru
- Регулярно проводить профилактическое обслуживание системы: проверять крепления, соединения, состояние кабеля и разъёмов.
Соблюдение этих мер поможет избежать распространённых ошибок и обеспечить надёжную работу антенных устройств.
