Усилители мощности
ламповые, транзисторные
Как показывает практика — немногие из радиолюбителей работают QRP, большая же часть рано или поздно начинает мечтать об увеличении мощности передатчика. Вот тогда и встаёт вопрос о предпочтении лампе или транзистору. Многолетняя практика эксплуатации тех и иных показала, что ламповые усилители гораздо проще в изготовлении и менее критичны к условиям эксплуатации, а вес анодных трансформаторов практически компенсируется весом радиаторов, необходимых для охлаждения мощных транзисторов, которые более капризны в эксплуатации, особенно к перегрузкам, поэтому эксперименты с ними обходятся дороговато. Проще выполнить источник питания мощностью 2 кВт на 2000 В при токе 1 А, чем 20 В при токе 100 А. Наличие малогабаритных электролитических конденсаторов, рассчитанных на высокое напряжение и большую ёмкость, позволяет создавать малогабаритные источники высокого напряжения для ламповых усилителей непосредственно от сети без использования силовых трансформаторов.
Усилитель мощности является одним из основных атрибутов комплектации радиостанции контестмена и DX-мена. От его выбора зависят результаты в соревнованиях и рейтинги.
КВ усилители мощности на лампах, транзисторные КВ усилители мощности
Выходным усилителем (усилителем мощности — УМ) называется усилитель, нагруженный на антенну. Выходной усилитель потребляет большую часть энергии. Работа УМ в основном определяет энергетические показатели всей радиостанции, поэтому главным требованием для выходного каскада является получение высоких энергетических показателей. Кроме того, для выходного усилителя весьма важна хорошая фильтрация высших гармоник.
Хороший современный КВ усилитель мощности довольно сложное и трудоёмкое устройство, о чём свидетельствуют мировые цены на фирменные усилители, хотя бы по отношению к стоимости трансиверов среднего класса, выпускаемых теми же фирмами. Это объясняется, во-первых, высокой стоимостью самих ламп, применяемых в усилителях, а во-вторых, также высоким процентом ручного труда при изготовлении усилителей.

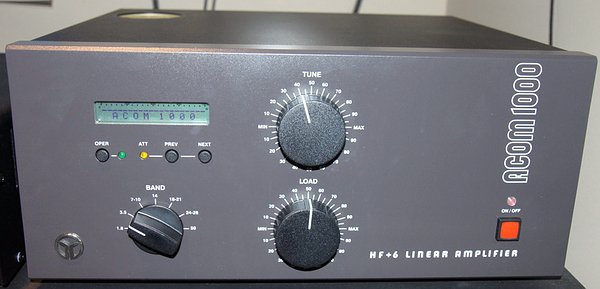

ACOM-1000
КВ усилитель мощности ACOM 1000 – один из самых достойных в мире усилителей мощности на КВ диапазонах. Выходная мощность АСОМ 1000 – не менее 1000 Вт на всех радиолюбительских диапазонах от 160 до 6 м.
Без антенного тюнера
Усилитель осуществляет функции антенного тюнера при КСВ до 3:1, позволяя таким образом менять антенны быстрее и пользоваться ими в большей частотной полосе, экономя время настройки.
Одна выходная лампа 4CX800A (ГУ-74Б)
В усилителе использован высокопроизводительный металлокерамический тетрод производства завода «Светлана» с мощностью рассеяния анода 800 Вт (с принудительным воздушным охлаждением и сеточным управлением).
Технические характеристики усилителя мощности ACOM 1000:
- Диапазон частот: все радиолюбительские диапазоны от 1.8 до 54 Мгц; расширения и/или изменения по запросу.
- Выходная мощность: пиковая 1000 Вт (PEP) или в режиме нажатия, без ограничений режимов работы.
- Интермодуляционные искажения: лучше, чем на 35 дБ ниже пикового значения номинальной мощности.
- Фон и шумы: лучше, чем на 40 дБ ниже пикового значения номинальной мощности.
Подавление гармонических составляющих:
- 1,8 – 29,7 МГц – лучше, чем на 50 дБ ниже пикового значения номинальной мощности.
- 50 – 54 МГц — лучше, чем на 66 дБ ниже пикового значения номинальной мощности.
Входное и выходное волновое сопротивление:
- номинальное значение: 50 Ом, несбалансированное, разъемы UHF (SO239);
- входной контур: широкополосный, КСВ меньше 1,3:1 в непрерывной полосе частот 1,8-54 МГц (нет необходимости в настройке и переключении);
- проходной КСВ меньше 1,1:1 в непрерывной полосе частот 1,8-54 МГц;
- возможности согласования выхода: лучше, чем с КСВ 3:1 или больше при уменьшенном уровне мощности.
- ВЧ усиление: обычно 12,5 дБ, частотная характеристика менее 1 дБ (при входном сигнале мощностью 50 – 60 Вт для номинальной выходной мощности).
- Питающее напряжение: 170-264 В (отводы 200, 210, 220, 230 и 240 В, отводы для 100, 110 и 120 В по запросу, при допустимом отклонении +10% — 15%), 50-60 Гц, одна фаза, Потребление 2000 ВА при полной мощности.
- Удовлетворяет требованиям техники безопасности стран ЕЭС и требованиям к параметрам электромагнитной совместимости, а также правилами Федеральной комиссии связи США (FCC) (устанавливается блок на диапазоны 6, 10 и 12 м).
- Размеры и вес (в рабочем состоянии): 422х355×182 мм, 22 кг
- Требования к параметрам окружающей среды при эксплуатации:
- диапазон температур: 0…+50°С;
- относительная влажность воздуха: до 75% при температуре +35°С;
- высота: до 3000 м над уровнем моря, без ухудшения технических параметров.
ACOM-1011
Усилитель мощности ACOM 1011 разработан на базе широко известного ACOM 1010.
Выдающиеся эксплуатационные характеристики последнего были отмечены многими радиолюбителями во всём мире.
На чемпионате WRTC в Бразилии команды использовали усилитель ACOM 1010 и он был признан самым оптимальным как для использования в стационарных условиях, так и для DX-экспедиций.
Основные отличия между двумя усилителями:
- В ACOM 1011 используются две лампы 4CX250B, в настоящее время производящиеся многими наиболее известными производителями радиоламп и обеспечивающие такую же выходную мощность, что и одна лампа ГУ-74Б.
- Время прогрева ламп уменьшено до 30 секунд.
- Панели ламп произведены по заказу ACOM и разработаны специально для установки в этом усилителе.
- В ACOM 1011 используется новый вентилятор, разработанный и произведённый специально для ACOM на основе известных и хорошо себя зарекомендовавших вентиляторов, используемых в моделях ACOM 1000 и ACOM 2000. В нём используются аналогичные комплектующие, что обеспечивает лучшее охлаждение и более тихую работу усилителя в целом по сравнению с ACOM 1010.
- ACOM 1011 имеет некоторые отличия как снаружи, так и внутри. Более прочная металлическая конструкция улучшает его эксплуатационные качества во время транспортировки и работы в DX-экспедициях.

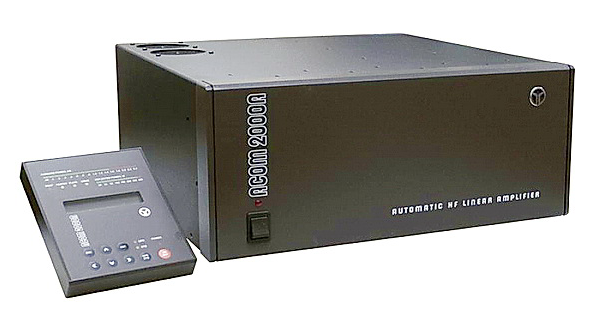

ACOM-2000
Автоматический усилитель мощности ACOM 2000A – КВ усилитель, обладающий наиболее совершенными техническими характеристиками в мире усилителей, производимых для радиолюбительского применения. ACOM 2000A – первый радиолюбительский усилитель мощности, который сочетает в себе полностью автоматизированный процесс настройки, а также возможности сложного цифрового управления. Новый усилитель усовершенствованной конструкции производит максимальную разрешенную мощность во всех режимах излучения и работает на всех радиолюбительских КВ диапазонах.
Передовая технология улучшила классическую конструкцию усилителя
В основе конструкции ACOM 2000A положен классический усилитель КВ с двумя высокопроизводительными металлокерамическими тетродами завода «Светлана» 4CX800A (ГУ74Б), работающими по схеме с управляющей сеткой. Такая схема была выбрана ввиду присущей ей стабильности и чрезвычайно низкому уровню паразитных излучений. Компания ACOM соединила эту, хорошо зарекомендовавшую себя, схему с самой передовой на сегодняшний день технологией цифрового управления, чтобы создать усилитель с замечательными эксплуатационными характеристиками, функциями и надежностью.
Полностью автоматическая настройка
Функции автоматической настройки усилителя ACOM 2000A – это настоящий прорыв в области конструирования КВ усилителей мощности. Не надо задумываться об использовании антенного тюнера при КСВ до 3:1 (2:1 в диапазоне 160 метров). Процесс согласования фактического волнового сопротивления с оптимальной нагрузкой лампы полностью автоматизирован. По времени этот процесс длится не более одной секунды и не требует большого опыта.
QSK – режим полного дуплекса
Работа в режиме полного дуплекса (QSK) основана на встроенном вакуумном реле. Последовательность переключения из режима передачи на прием обеспечивается выделенным для этого микропроцессором.
Пульт Дистанционного Управления
Возле оператора необходимо расположить только ПДУ. Сам усилитель можно разместить на расстоянии до 3 м (10 футов). Функции GLE включают в себя: статус усилителя на ЖК-дисплее, управление всеми функциями, измерение и/или наблюдение за двадцатью наиболее важными параметрами усилителя, оперативная техническая информация, предложения по поиску неисправностей, регистрация количества рабочих часов, защита паролем.
Защита
- Производится непрерывный контроль и защита таких параметров и функций, как:
- все напряжения и токи ламп,
- питающие напряжения,
- перегрев,
- перекачка по входному сигналу,
- недостаточное количество охлаждающего воздуха,
- внутренние и внешние ВЧ искрения (в усилителе, антенном переключателе, тюнере или антеннах),
- последовательность переключения с передачи на прием T/R,
- переключение антенного реле при передаче,
- качество согласования с антенной,
- уровень отраженной мощности,
- сохраненные данные,
- бросок тока сети питающего напряжения,
- блокировка крышки для безопасности оператора.
Технические характеристики усилителя мощности ACOM 2000A:
- Выходная мощность: 1500-2000 Вт в режиме нажатия или в режиме SSB – без ограничения времени. Режим постоянного излучения – выходная мощность 1500 Вт — без ограничения времени при использовании дополнительного вентилятора охлаждения.
- Диапазон частот: все радиолюбительские диапазоны от 1.8 до 24.5 МГц. Диапазон 28 МГц только с переделкой для лицензированных радиолюбителей.
- Изменение диапазона/Настройка: первичное согласование выходных параметров производится менее, чем за 3 секунды (обычно 0,5 сек.). Процесс перестройки в ранее согласованные параметры настройки / переключение диапазона занимает менее 0,2 сек., чтобы перейти в другой участок того же диапазона, и менее 1 секунды при переходе на другой диапазон.
- Энергонезависимое запоминающее устройство (память) настройки до 10 антенн на один сегмент частоты.
- Мощность сигнала раскачки: обычно 50 Вт при выходной мощности 1500 Вт.
- Входное волновое сопротивление: номинал 50 Ом. КСВ <1.5:1.
- Допустимое отклонение выходных параметров: до КСВ 3:1 VSWR (2:1 в диапазоне 160 метров) при полной выходной мощности перед включением цепи защиты при высоком КСВ. Более высокие значения КСВ согласуются при меньшей выходной мощности.
- Гармонические составляющие: по крайней мере на 50 дБ ниже пикового значения при мощности 1500 Вт.
- Интермодуляционные помехи: по крайней мере на 35 дБ ниже пикового значения при мощности 1500 Вт.
- Переключение из режима передачи на прием (T/R) и манипуляция: вакуумное реле: способно работать в режиме полного дуплекса (QSK).
- Выходные лампы и цепи: тетроды 4CX800A/ГУ74Б (2 шт.), резистивная сетка, PI-L выходной контур с отрицательной обратной связью по ВЧ. Регулируемое напряжение экранной сетки.
- Автоматическая регулировка уровня (ALC): управление отрицательным сеточным напряжением, максимальное значение -11 В, регулируется на задней панели.
- Блок дистанционного управления обеспечивает наблюдение за всеми рабочими параметрами усилителя.
- Защита: ограничение тока управляющей и экранной сетки, по броскам питания (предусмотрена возможность плавного включения), отключение по превышению значения отраженной мощности, при искрении в цепи ВЧ, доступ защищен паролем при необходимости, исправление чередования переключения режимов передачи и приема (T/R), отвод охлаждающего воздуха лампы, блокировка и устройство заземления цепи высокого напряжения при открывании крышки.
- Диагностика неисправности: дисплей ПДУ, плюс индикаторы, плюс информационное устройство «INFO Box» на последние 12 событий. Компьютерный интерфейс (RS-232), плюс функция линии дистанционного телефонного опроса.
- Охлаждение: Полный принудительный обдув внутри корпуса. Резиновый изолированный вентилятор.
- Трансформатор: 3.5 КВА с ленточным сердечником Unisil-Ha.
- Требования к источнику питающего напряжения: 100/120/200/220/240 Вольт переменного тока. 50-60 Герц. 3500 ВА, одна фаза, при полной мощности.
- Габаритные размеры: КВ блок: длина 440 мм, высота 180 мм, глубина 450 мм, блок дистанционного управления: длина 135 мм, высота 25 мм, глубина 170 мм
- Транспортируется в двух картонных коробках, общий вес 36 кг.
- Отсутствие органов управления на КВ блоке, за исключением выключателя ON/OFF.

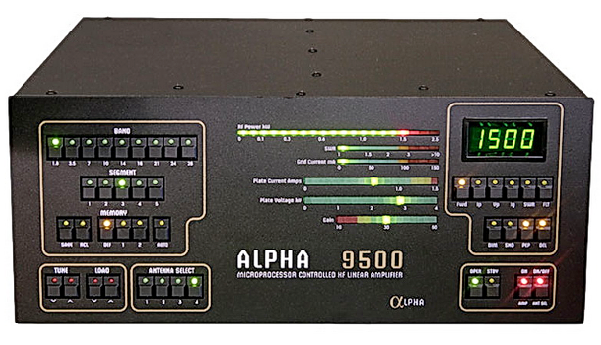

Alpha-9500
Alpha-9500 является не обычным линейныv усилителем, а кульминацией более чем 40-летнего дизайна и проектирования.
Alpha-9500 является передовой технологией, автоматическая настройка линейного усилителя легко обеспечивает 1500 Вт выходной мощности при минимальной входной мощности всего 45 Вт.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Все любительские диапазоны от 1,8 — 29,7 МГц
- Выходная мощность: 1500 Вт минимум, на всех диапазонах и видах излучения
- IM 3-го порядка: < -30 дБн
- КСВ допускается: 3:1
- Мощность подводимая: 45-60 Вт для достижения номинальной полной мощности
- Лампа: одна 3CX1500/8877 — триод высокой мощности и производительности с мощностью рассеивания 1500 Вт обеспечивает заявленную мощность на всех диапазонах частот на всех режимах, на всех рабочих циклах.
- Охлаждение: Принудительное воздушное от двух вентиляторов
- Антенные выходы: стандартно поставляется с 4-мя SO-239 разъемами, но может быть изменен на тип N на задней панели, удалив 4 винта.
- Выбор антенны: внутренний антенный 4-портовый коммутатор с 1 или 2 выходами на диапазон
- Калиброванный Ваттметр: Bruene Ваттметр позволяет одновременно измерять прямую и обратную мощность и отображать эту информацию в удобном для чтения на гистограмме передней панели. Он также использует информацию, чтобы одновременно контролировать усиления усилителя.
- Механизмы защиты: высоковольтная блокировка и блокировки по питанию.
- Обходной режим : Есть два выключателя питания «ON» на передней панели ALPHA-9500.
- «ON1» активизирует Ваттметр и антенный переключатель без отключения питания самого усилителя, и устанавливает усилитель в режим «обход».
- Сам усилитель включается кнопкой «ON2».
- Вход: Входит в стандартную комплектацию разъем SO-239 BIRD, но может быть изменен на BIRD N типа
- Настройка/переключение диапазонов: Автоматическое, плюс ручное управление
- Питание: 100, 120, 200, 220, 240 В переменного тока, 50/60 Гц, выбор автоматический. При 240 В переменного тока усилитель потребляет до 20 ампер.
- Интерфейс: последовательный порт и USB. Полная функция дистанционного управления.
- Защита: защита от всех распространенных неисправностей.
- Дисплей: дисплей отображает гистограммы мощности, КСВ, тока сетки, анодного тока, анодного напряжения и усиления — все одновременно. Цифровая приборная панель может отображать входную мощность, анодный ток, анодное напряжение, ток сетки, КСВ, напряжение накала и PEP выход.
- Tx/Rx переключение: две фирменных Gigavac вакуумных реле позволяют работать QSK на QRO.
- Выходная мощность: 1500 Вт.
- Вес: 95 фунтов
- Размеры: 17.5″W X 7.5″H X 19,75″D

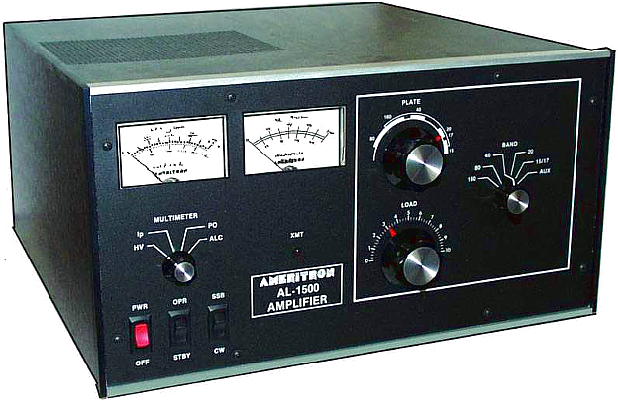

Ameritron AL-1500
Ameritron AL-1500 является одним из мощнейших линейных усилителей, охватывающих все ВЧ и WARC диапазоны.
В нем используется ручная настройка усилителя, который спроектирован на одной керамической лампе 3CX1500/8877 и имеет КПД не менее 62-65% .
При входной мощности 65 Вт он выдает установленную законом максимальную мощность с большим запасом, до 2500 ватт.
Усилитель имеет трансформатор Hypersil ®, два прибора с подсветкой, регулируемый ALC, регулировку времени задержки, защиту по току и многое другое.
Цена (ориентировочно в РФ) = $3650

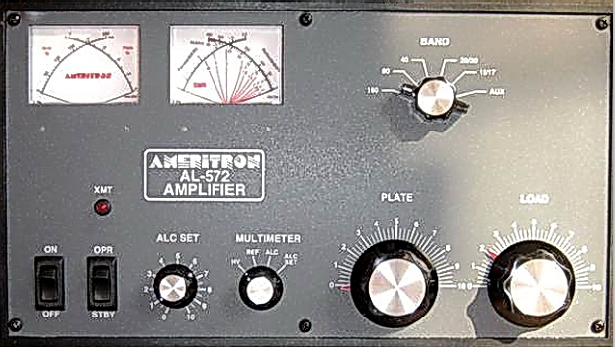

Ameritron AL-572X
Усилитель Ameritron AL-572, выполнен на четырёх лампах 572B по схеме с общей сеткой. В усилителе Ameritron AL-572, применяется нейтрализация проходной емкости ламп, улучшающая характеристики и стабильность работы на ВЧ диапазонах. Лампы установлены вертикально, что значительно снижает опасность межэлектродных замыканий
Для согласования входа усилителя Ameritron AL-572, с выходом передатчика на входе установлены раздельные П-контуры для каждого из рабочих диапазонов. Применение настроенного входа выравнивает нагрузку на выходной каскад трансивера и позволяет получить КСВ близкий к 1 на всех диапазонах. Возможна дополнительная подстройка контуров сквозь отверстия в задней панели усилителя.
Источник анодного питания собран по трансформаторной схеме с удвоением напряжения и использует электролитические конденсаторы большой емкости. Анодный трансформатор намотан на сборном стальном сердечнике из пластин с устойчивым к высокой температуре силиконовым покрытием, обеспечивающим высокую удельную мощность при небольшом весе. Анодное напряжение холостого хода 2900 вольт, при полной нагрузке около 2500 вольт. Для снижения температуры внутри корпуса Ameritron AL-572, использован низкооборотный вентилятор компьютерного типа, обеспечивающий циркуляцию воздуха при невысоком уровне шума.
Детали выходного контура Ameritron AL-572 (бескаркасные катушки из толстого провода, анодный конденсатор с керамическими изоляторами и большим зазором между пластинами, переключатель диапазонов на керамическом диэлектрике) обеспечивают надежную работу и высокий КПД колебательной системы. Ручки конденсаторов переменной емкости снабжены верньерами с замедлением и индикацией положения роторов.
Усилитель Ameritron AL-572, также имеет систему ALC, переключатель режимов работы и обхода, индикацию работы на передачу и приборы для измерения напряжения источника анодного питания/тока анодов и величины сеточного тока. Оба прибора измерения имеют подсветку. Для работы QSK возможна установка дополнительного модуля QSK-5.
Цена (ориентировочно в РФ) = $2240
Технические характеристики
- Рабочие диапазоны: 10-160 метров, включая WARC
- Пиковая выходная мощность: в режиме SSB 1300 Ватт, в режиме CW 1000 Ватт
- Мощность возбуждения от трансивера 50-70 Ватт
- Лампы: 4 лампы 572B с нейтрализацией в включении с общей сеткой
- Входное и выходное сопротивление: 50 Ом
- Питание: от сети 220 вольт
- Габариты: 210x370x394 мм
- Вес: 18 кг
- Производcтво: США

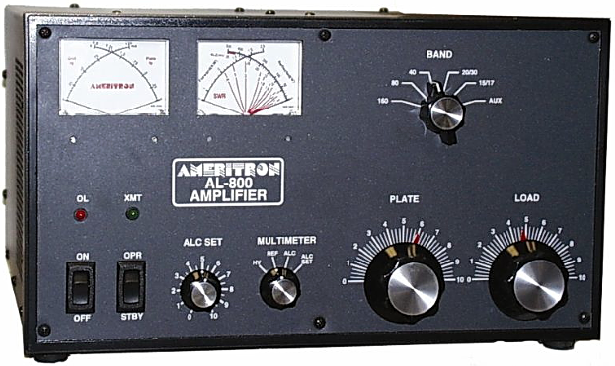

Ameritron AL-800X
Ламповый усилитель мощности для КВ-трансиверов
Диапазон рабочих частот: от 1 до 30 МГц
Выходная мощность: 1250 Ватт (пиковая)
Построен на лампе 3CX800A7
Цена (ориентировочно в РФ) = $2900

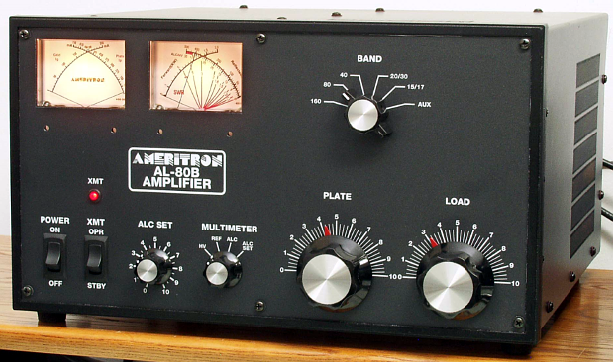

Ameritron AL-80BX
Линейный усилитель мощности Ameritron AL-80B выполнен на лампе 3-500Z по схеме с общей сеткой. Лампа установлена вертикально, что значительно снижает опасность межэлектродных замыканий.
Для согласования входа усилителя Ameritron AL-80B, с выходом передатчика на входе установлены раздельные П-контуры для каждого из рабочих диапазонов. Применение настроенного входа выравнивает нагрузку на выходной каскад трансивера и позволяет получить КСВ близкий к 1 на всех диапазонах. Возможна дополнительная подстройка контуров сквозь отверстия в задней панели усилителя.
Источник анодного питания усилителя Ameritron AL-80B, собран по трансформаторной схеме с удвоением напряжения и использует электролитические конденсаторы большой емкости. Анодный трансформатор намотан на сборном стальном сердечнике из пластин с устойчивым к высокой температуре силиконовым покрытием, обеспечивающим высокую удельную мощность при небольшом весе. Анодное напряжение холостого хода 3100 вольт, при полной нагрузке около 2700 вольт. Для снижения температуры внутри корпуса использован низкооборотный вентилятор компьютерного типа, обеспечивает циркуляцию воздуха при невысоком уровне шума.
Детали выходного контура усилителя Ameritron AL-80B (бескаркасные катушки из толстого провода, анодный конденсатор с керамическими изоляторами и большим зазором между пластинами, переключатель диапазонов на керамическом диэлектрике) обеспечивают надежную работу и высокий КПД колебательной системы. Ручки конденсаторов переменной емкости снабжены верньерами с замедлением и индикацией положения роторов.
Усилитель Ameritron AL-80B, также имеет систему ALC, переключатель режимов работы и обхода, индикацию работы на передачу и приборы для измерения напряжения источника анодного питания/тока анодов и величины сеточного тока. Для работы QSK возможна установка дополнительного модуля QSK-5.
Цена (ориентировочно в РФ) = $1990
Технические характеристики
- Рабочие диапазоны: 10-160 метров, включая WARC
- Пиковая выходная мощность: в режиме SSB 1000 Ватт, в режиме CW 800 Ватт
- Мощность возбуждения от трансивера 85-100 Ватт
- Лампы: Лампа 3-500Z с нейтрализацией в включении с общей сеткой
- Входное и выходное сопротивление: 50 Ом
- Питание: от сети 220 вольт
- Габариты: 210x370x394 мм
- Вес: 22 кг
- Производcтво: США

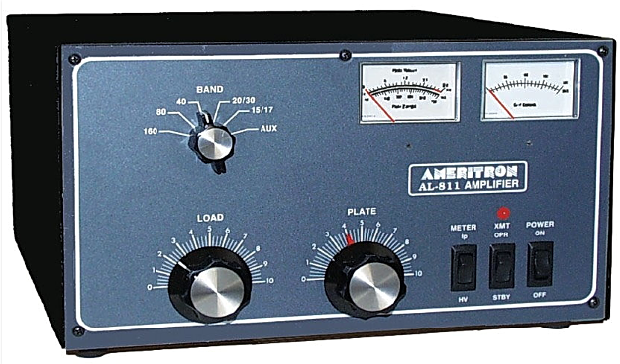

Ameritron AL-811
Линейный усилитель мощности Ameritron AL-811 HX выполнен на четырех лампах 811А (полный аналог — лампа Г-811) по схеме с общей сеткой. Лампы установлены вертикально, что значительно снижает опасность межэлектродных замыканий.
Для согласования входа усилителя с выходом передатчика на входе установлены раздельные П-контуры для каждого из рабочих диапазонов. Применение настроенного входа выравнивает нагрузку на выходной каскад трансивера и позволяет получить КСВ близкий к 1 на всех диапазонах. Возможна дополнительная подстройка контуров сквозь отверстия в задней панели усилителя.
Источник анодного питания собран по трансформаторной мостовой схеме и использует электролитические конденсаторы большой емкости. Анодный трансформатор намотан на сборном стальном сердечнике из пластин с устойчивым к высокой температуре силиконовым покрытием, обеспечивающим высокую удельную мощность при небольшом весе (8 кг.). Анодное напряжение холостого хода 1700 вольт, при полной нагрузке около 1500 вольт. Для снижения температуры внутри корпуса использован низкооборотный вентилятор компьютерного типа, обеспечивающий циркуляцию воздуха при невысоком уровне шума.
Детали выходного контура (бескаркасные катушки из толстого провода, анодный конденсатор с керамическими изоляторами и большим зазором между пластинами, переключатель диапазонов на керамическом диэлектрике) обеспечивают надежную работу и высокий КПД колебательной системы. Ручки конденсаторов переменной емкости снабжены верньерами с замедлением и индикацией положения роторов.
Усилитель также имеет систему ALC, переключатель режимов работы и обхода, индикацию работы на передачу и приборы для измерения напряжения источника анодного питания/тока анодов и величины сеточного тока. Для работы QSK возможна установка дополнительного модуля QSK-5.
Цена (ориентировочно в РФ) = $1200
Технические характеристики
- Пиковая выходная мощность — в режиме SSB 800 Ватт, в режиме CW 600 Ватт (мощность возбуждения от трансивера 50-70 Ватт)
- Входное и выходное сопротивление — 50 Ом
- Рабочие диапазоны — 10-160 метров, включая WARC
- 4 лампы 811А в включении с общей сеткой
- Регулируемый выход ALC
- Напряжение питающей сети 240 вольт, возможно коммутировать
- отводы для питания от сети 100/110/120/210/220/230 вольт
- Масса 15 кг

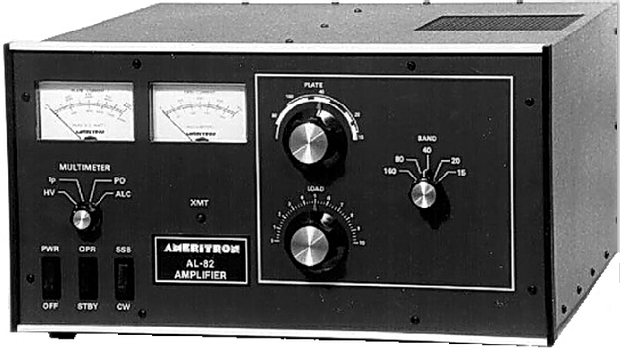

Ameritron AL-82X
Линейный усилитель мощности Ameritron AL-82X выполнен на двух лампах 3-500Z по схеме с общей сеткой. В усилителе Ameritron AL-82, применяется нейтрализация проходной емкости ламп, улучшающая характеристики и стабильность работы на ВЧ диапазонах. Лампы в усилителе Ameritron AL-82 установлены вертикально, что значительно снижает опасность межэлектродных замыканий.
Для согласования входа усилителя Ameritron AL-82X, с выходом передатчика на входе установлены раздельные П-контуры для каждого из рабочих диапазонов. Применение настроенного входа усилителя Ameritron AL-82 выравнивает нагрузку на выходной каскад трансивера и позволяет получить КСВ близкий к 1 на всех диапазонах. Возможна дополнительная подстройка контуров сквозь отверстия в задней панели усилителя.
Источник анодного питания усилителя Ameritron AL-82 собран по трансформаторной схеме с удвоением напряжения и использует электролитические конденсаторы большой емкости. Анодный трансформатор намотан на сборном стальном сердечнике из пластин с устойчивым к высокой температуре силиконовым покрытием, обеспечивающим высокую удельную мощность при небольшом весе . Анодное напряжение холостого хода 3800 вольт, при полной нагрузке около 3300 вольт. Для снижения температуры внутри корпуса усилителя Ameritron AL-82 использован низкооборотный вентилятор компьютерного типа, обеспечивающий циркуляцию воздуха при невысоком уровне шума.
Детали выходного контура (бескаркасные катушки из толстого провода, анодный конденсатор с керамическими изоляторами и большим зазором между пластинами, переключатель диапазонов на керамическом диэлектрике) обеспечивают надежную работу и высокий КПД колебательной системы. Ручки конденсаторов переменной емкости снабжены верньерами с замедлением и индикацией положения роторов.
Усилитель Ameritron AL-82X, также имеет систему ALC, переключатель режимов работы и обхода, индикацию работы на передачу и приборы для измерения напряжения источника анодного питания/тока анодов и величины сеточного тока. Оба прибора измерения имеют подсветку. Для работы QSK возможна установка дополнительного модуля QSK-5.
Цена (ориентировочно в РФ) = $3000
Технические характеристики усилителя Ameritron AL-82X
- Рабочие диапазоны 10-160 метров, включая WARC
- Пиковая выходная мощность: в режиме SSB 1800 Ватт, в режиме CW 1500 Ватт
- Мощность возбуждения от трансивера 100 Ватт
- Лампы: 2 лампы лампы 3-500Z с нейтрализацией в включении с общей сеткой
- Входное и выходное сопротивление 50 Ом
- Питание от сети 220 вольт
- Габариты 250x432x470 мм
- Вес 35 кг
- Производство США

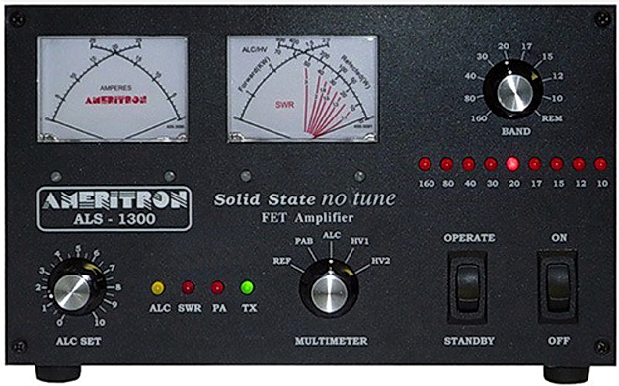

Ameritron ALS-1300
Фирма Ameritron предлагает свой новый твёрдотельный усилитель ALS-1300.
Выходная мощность усилителя 1200Вт в диапазоне частот 1.5 — 22 мГц.
Усилитель не требует времени для перестройки, в качестве выходных транзисторов используются FET 8шт MRF-150.
В усилителе используется вентилятор, скорость вращения которого регулируется от температурных сенсоров для обеспечения минимального шума.
Вместе с усилителем ALS-1300 можно использовать дистанционный пульт ALS-500RC

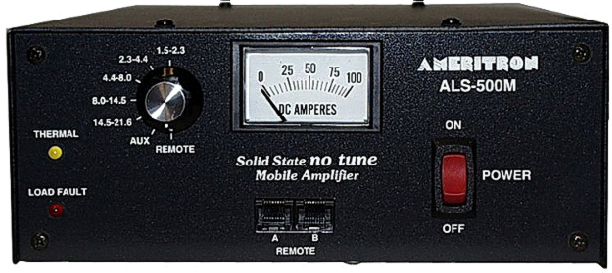

Ameritron ALS-500M
В усилителе применяются четыре мощных биполярных транзистора 2SC2879
Усилитель выполнен без применения вакуумных ламп, поэтому он не требует предварительного прогрева
Усилитель не нужно настраивать. Переключение диапазонов от 1.5 до 29 мГц осуществляется одной ручкой
В усилителе отслеживается сопротивление нагрузки и в случае его отклонения более допустимой нормы включается «обход»
В усилителе имеется встроенный индикатор потребляемого тока, позволяющий контролировать ток коллектора выходных транзисторов
Для того, чтобы работать «в обход» усилителя, не требуется отсоединять его. Достаточно только переключить его в положение «off»
Вес усилителя всего 3.9 кг при размерах 360х90х230 мм
При работе усилителя в стационарном режиме рекомендуется использовать источник питания с выходным напряжением 13.8 В и рабочим током не менее 80 А.
Цена (ориентировочно в РФ) = $1050
Технические характеристики усилителя мощности ASL-500M:
- Диапазон частот: 1.5 — 30 мГц
- Выходная мощность: пиковая 500 Вт (PEP) или 400 Вт в режиме CW
- Мощность сигнала раскачки: обычно 60-70 Вт
- Питающее напряжение: 13.8 В, потребление 80 А
- Подавление гармонических составляющих: 1,8 – 8 МГц – лучше, чем на 60 дБ ниже пикового значения номинальной мощности, 9 – 30 МГц – лучше, чем на 70 дБ ниже пикового значения номинальной мощности
- При работе усилителя в стационарном режиме рекомендуется использовать источник питания с максимальным выходным током не менее 80А.

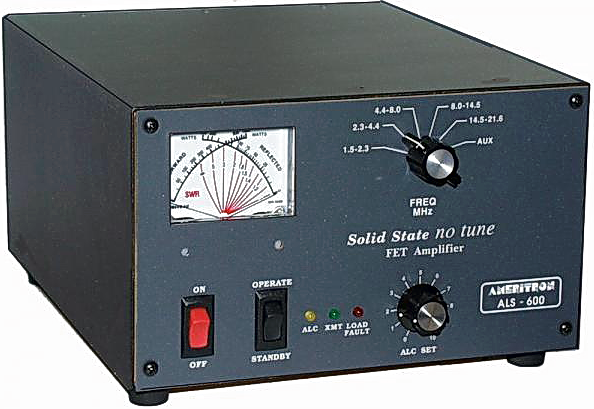

Ameritron ALS-600
Никакой настройки, никакой суеты, никаких волнений – просто включите и работайте
Включает выходную мощность 600 Вт, непрерывный частотный диапазон 1,5-22 МГц, мгновенное переключение диапазонов, не требует времени на прогрев, без опасных для детей ламп, защита по максимуму КСВ, совершенно бесшумный, очень компактный.
Революционный усилитель AMERITRON ALS-600 – это единственный линейный усилитель в любительских радиостанциях, в котором применены четыре надежных радиочастотных мощных TMOS полевых транзистора – обеспечивает непревзойденное полупроводниковое качество и не требует настройки. В цену входят ненастраиваемый усилитель на полевых транзисторах и источник питания от сети 120/220 В переменного тока, 50/60 Гц для работы в домашних условиях.
Вы получаете мгновенное переключение диапазонов, не требуется настройка, не требуется время для прогрева, никакой суеты! Усилитель ALS-600 обеспечивает максимальную выходную мощность огибающей 600 Вт и мощность 500 Вт в режиме CW в непрерывном частотном диапазоне от 1,5 до 22 МГц
Усилитель ALS-600 совершенно бесшумный. Низкоскоростной вентилятор малого объема настолько бесшумный, что трудно обнаружить его присутствие, в отличие от шумных устройств обдува, используемых в других усилителях. Усилитель ALS-600 имеет малые габариты: 152x241x305 мм – он занимает меньше места, чем ваша радиостанция! Весит всего 5,7 кг .
Двухстрелочный измеритель КСВ и мощности с подсветкой позволяет считывать значения КСВ, максимальной мощности падающей и отраженной волны одновременно. Переключатель Operate/Standby (работа/ожидание) позволяет работать в маломощном режиме, но, при необходимости, вы можете мгновенно переключиться в режим работы с максимальной мощностью.
Вы получаете возможность управления системой ALC с передней панели! Эта уникальная система AMERITRON позволяет регулировать выходную мощность на удобном индикаторе передней панели. Кроме того, вы получаете светодиодные индикаторы передачи, ALC и КСВ на передней панели. Гнездо для вывода напряжения 12 В постоянного тока позволяет запитывать слаботочные принадлежности. Наслаждайтесь 600-ваттной мощностью ненастраиваемого полупроводникового усилителя. Пара гнезд RJ45 для подключения интенфейса дистанционного управления на этом усилителе позволяет управлять усилителем ALS-600 либо вручную с помощью компактного блока дистанционного управления ALS-500RC, либо автоматически с помощью автоматического переключателя диапазонов ARI-500. Автоматический переключатель диапазонов считывает данные о диапазоне с вашего трансивера и автоматически изменяет диапазоны усилителя ALS-600 при изменении диапазонов на трансивере.
Цена (ориентировочно в РФ) = $1780

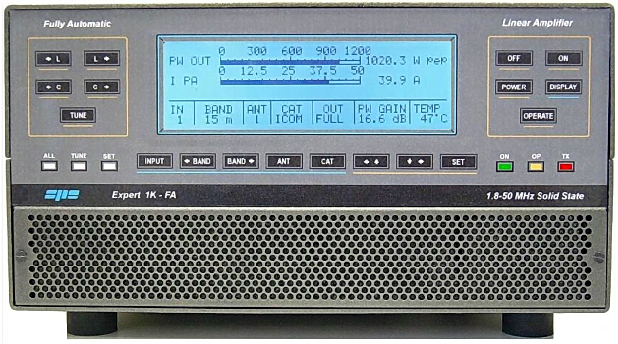

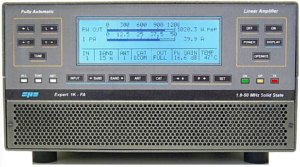

Expert 1K-FA
Полностью автоматический транзисторный линейный усилитель мощностью 1 КВт.
Встроенный блок питания и автоматический антенный тюнер. Размеры: 28х32х14 см (включая разъёмы подключения).
Вес около 20 кг.
В усилителе Expert 1K-FA используется два процессора, один из которых предназначен для автоматической настройки выходного П-контура. (Система С.А.Т.s) Более 13000 элементов программного обеспечения обеспечивают уникальную совокупность технических характеристик, отсутствующую в других моделях.
Возможность простого подключения ко всем моделям трансиверов Icom, Yaesu, Kenwood, автоматический антенный тюнер, контроль характеристик антенны, немедленный выход в эфир. Сходные результаты при работе с моделями других компаний и самодельным оборудованием. Функции оператора ограничиваются вращением ручки настройки частоты в трансивере.
От 1,8 МГц до 50 МГц включая WARC диапазоны. Полностью транзисторное исполнение. 1 КВт PEP в режиме SSB (паспортное значение). 900 Вт в режиме CW (паспортное значение) 700 Вт PEP в диапазоне 50 МГц (паспортное значение).
Автоматический выбор полной/половинной мощности по команде оператора в режимах CW и SSB, для цифровых видов работы и обеспечения автоматической защиты усилителя. Не требует времени для разогрева.
Усилительные элементы не подвержены старению (использованы КМОП транзисторы). Встроенный автоматический антенный тюнер. Возможно согласование антенн до значений КСВ 3:1 на КВ, и 2.5:1 на 6 метрах. Коммутация до 4 антенн (разъемы SO239). Переключение диапазонов, антенн и все подстройки осуществляются за 10 миллисекунд. При работе только с трансивера подстройки, коммутация диапазонов и антенн осуществляются в режиме «ожидание». Наличие двух входов. Использованы разъемы SO 239.
Мощность раскачки 20 Вт.
Непрерывный контроль температуры, перегрузок по току и напряжению, уровня КСВ, уровня отраженной мощности, максимального РЧ напряжения тюнера, «перекачки» входной мощности, дисбаланса усилительных каскадов. Режим полного дуплекса (QSK). Малый шум при работе.Усилитель и трансивер могут включаться и выключаться независимо. На большом ЖК дисплее отображается большое количество информации.
Подключение через порт RS 232 для управления с помощью ПК. Для удобства переноски усилитель помещается в небольшую сумку. Возможна работа в «полевом дне» и DX-экспедициях.

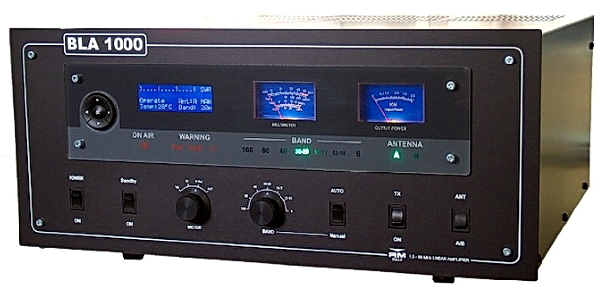

BLA 1000
RM BLA-1000 новый транзисторный усилитель, с выходной мощностью до 1000Вт в котором реализованы все самые передовые достижения в усилителя-строении. Выходной каскад усилителя выполнен на двух супермощных полевых (MOSFET) транзисторах MRF-157. 2-х тактная мостовая схема усиления (типа Push-Pull), работающая в режиме АВ2, обеспечивает высокое усиление и хороший КПД усилителя при сохранении высокой линейности.
Благодаря микропроцессорному управлению осуществляется полная автоматизация управления режимами работы усилителя и реализован контроль температуры, КСВ и входной мощности. Возможна гибкая настройка параметров защиты и сигнализации при превышении пороговых значений.
Для удобства перекрытия всех диапазонов работы на задней панели усилителя предусмотрено 2 антенных порта. К примеру, на один порт можно подключать антенны ВЧ диапазонов, а на второй – антенны НЧ-диапазонов.
Для контроля линейности работы усилителя на задней панели присутствует вход ALC. Реализована возможность как автоматического управления уровнем ALC, так и от трансивера. Параметры ALC можно настроить в вручную 2-я резисторами. Время отпускания реле передачи (RX-delay) может настраиваться в диапазоне 0…2,5 секунды с шагом 10 мс.
Переключение режима «Приём/Передача» может осуществляться как от трансивера, так и автоматически ( Int. VOX). Для этого на задней панели усилителя присутствует RC-разъём – «PTT».
Питается усилитель от своего встроенного импульсного блока питания. Большая выходная мощность усилителя получается благодаря питанию транзисторов высоким напряжением — 48 Вольт. При этом потребляемый ток в пике сигнала может достигать 50 Ампер.
Одной из интересных особенностей этого усилителя является его возможность работы в полностью автоматическом режиме. В этом режиме не нужно переключать не только режимом «ПриёмПередача», но и диапазон работы усилителя. Встроенный в микропроцессор частотомер сам определит частоту передачи и подберёт нужный фильтр низкой частоты. Особенно это функция будет полезна для применения усилителя в «не обслуживаемых зонах» или «закрытых помещениях» промышленных структур радиосвязи.
Цена (ориентировочно в РФ) = $4590
Технические характеристики усилителя мощности RM BLA-1000
- Частотный диапазон 1.5-30 и 48-55 МГц
- Виды модуляции AM/FM/SSB/CW/DIGI
- Напряжение питания 220-240 Вольт; 15.5 А
- Входная мощность 10-100 Ватт
- Выходная мощность 1000 Ватт
- Импеданс Вход/Выход 50 Ом
- Габаритные размеры 495 х 230 х 462 мм
- Вес 30 кг

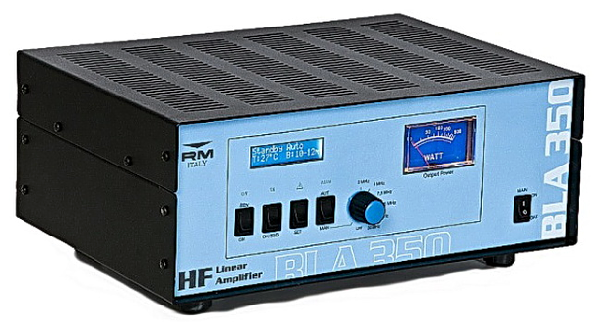

BLA 350
Новый, недорогой усилитель RM BLA-350. Идеальное решение для начинающего или среднего радиолюбителя, решившего за небольшие деньги усилить сигнал своего трансивера или защитить выходной каскад. За счёт встроенного мощного блока питания, усилитель занимает мало места на столе.
Выходной каскад усилителя выполнен на двух мощных полевых (MOSFET) транзисторах SD2941. 2-х тактная мостовая схема усиления (типа Push-Pull), работающая в режиме АВ2, обеспечивает высокое усиление и хороший КПД усилителя при сохранении высокой линейности. Дополнительную чистоту выходного сигнала обеспечивают 7 диапазонных фильтров низкой частоты 7-ого порядка, что является важным параметром для усилителей базового исполнения.
Благодаря микропроцессорному управлению осуществляется полная автоматизация управления режимами работы усилителя и реализован контроль температуры, КСВ и входной мощности. Возможна гибкая настройка параметров защиты и сигнализации при превышении пороговых значений.
Управление переключением режима «Приём/Передача» может осуществляться как от трансивера, так и автоматически (Int. VOX). Для этого на задней панели усилителя присутствует RC-разъём – «PTT».
Одной из интересных особенностей этого усилителя является его возможность работы в полностью автоматическом режиме. В этом режиме не нужно переключать не только режимом «Приём/Передача», но и диапазон работы усилителя. Встроенный в микропроцессор частотомер сам определит частоту передачи и подберёт нужный фильтр низкой частоты. Особенно это функция будет полезна для применения усилителя в «не обслуживаемых зонах» или «закрытых помещениях» промышленных структур радиосвязи.
Цена (ориентировочно в РФ) = $1090
Технические характеристики усилителя мощности RM BLA-350
- Частотный диапазон 1.5-30 МГц (Включая WARC — диапазоны)
- Виды модуляции AM/FM/SSB/CW/DIGI
- Напряжение питания 220-240 Вольт; 8 А
- Входная мощность 1-10 Ватт
- Выходная мощность 350 Ватт
- Импеданс Вход/Выход 50 Ом
- Габаритные размеры 155 х 355 х 270 мм
- Вес 13 кг

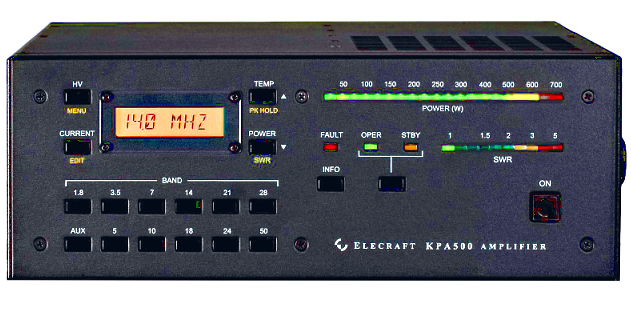

Elecraft KPA-500
Усилитель мощности предназначен для работы на всех радиолюбительских КВ диапазонах от 160 до 6 метров (включая диапазоны WARC) всеми режимами работы. KPA-500 автоматически настраивается на частоту вашего трансивера.
Полностью твёрдотельный усилитель мощностью 500 Вт на мощных FET транзисторах, имеет те же размеры, что и трансивер Elecraft K3 и идеально вписывается в линейку аппаратов этой фирмы.
Усилитель имеет буквенно-цифровой дисплей, яркий светодиодный индикатор и надежный мощный встроенный источник питания. Аппарат работает с любым трансивером, использующем заземляющийся выход РТТ. При перекачке или повышении КСВ автоматически уменьшается мощность на 2.5 дБ, при устранении проблемы происходит возврат к номиналу.
Усилитель обеспечивает сверхскоростной бесшумный QSK с помощью переключателя на мощных PIN-диодах. В устройстве установлен шестискоростной управляемый температурой вентилятор. При использовании опционального кабеля KPAK3AUX обеспечивается расширенная интеграция с трансивером К3:
- кнопки ручного управления на панели КРА500 управляют диапазонами и уровнем раскачки на К3;
- данные о переключении диапазонов передаются с К3 до начала передачи;
- РТТ передается по кабелю, отдельное управление не требуется;
- К3 определяет текущее состояние усилителя и регулирует уровень возбуждения в соответствии с одним из двух состояний памяти на каждом диапазоне.
При подключенном интернете происходит автоматическое определение наличия новых версий прошивки с сервера компании через порт RS232.

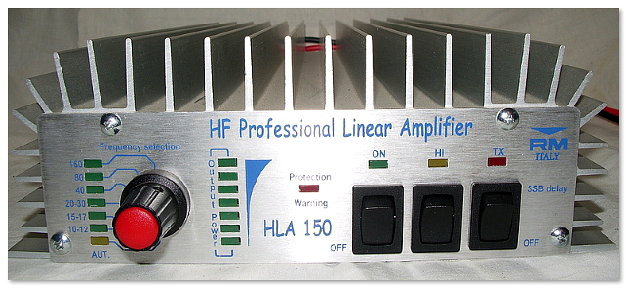

HLA-150
Усилитель имеет микропроцессорное управление, диапазон частот 1,5-30 МГц, светодиодные индикаторы выходной мощности и рабочего диапазона, автоматическое переключение TX/RX. Переключение диапазонов можно осуществлять автоматически или вручную. В усилителе имеются диапазонные фильтра по выходу которые переключаются вручную при смене диапазона.
Система защиты в случае неполадок усилителя или антенно-фидерной системы, увеличения уровня побочных излучений автоматически отключит усилитель и/или подключит трансивер к антенне непосредственно (режим «обход»). Для ручного включения режима «обход» достаточно выключить питание усилителя.
Цена (ориентировочно в РФ) = $520
- Входная мощность: 1 — 8 Вт.
- Выходная мощность: 150 Вт CW или 200 Вт PEP в SSB.
- Напряжение питания: 13,8 В.
- Максимальный потребляемый ток: до 24 A.
- Размеры: 170x225x62 мм, вес 1.8 кг.

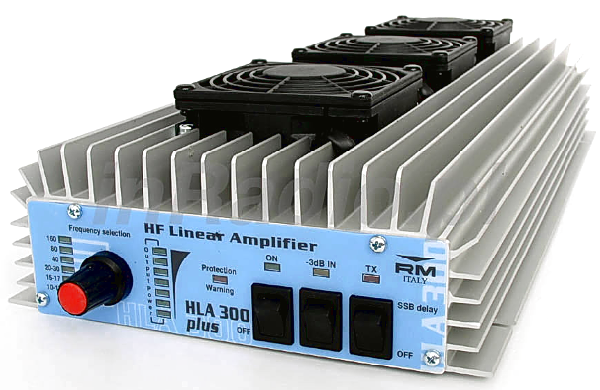

HLA-300
Усилитель имеет микропроцессорное управление, диапазон частот 1,5-30 МГц, светодиодные индикаторы выходной мощности и рабочего диапазона, автоматическое переключение TX/RX. Переключение диапазонов можно осуществлять автоматически или вручную. В усилителе имеются диапазонные фильтра по выходу которые переключаются вручную при смене диапазона.
Система защиты в случае неполадок усилителя или антенно-фидерной системы, увеличения уровня побочных излучений автоматически отключит усилитель и/или подключит трансивер к антенне непосредственно (режим «обход»). Для ручного включения режима «обход» достаточно выключить питание усилителя.
Входная мощность 5 — 15 Вт.
Выходная мощность 300 Вт CW или 400 Вт PEP в SSB.
Напряжение питания 13,8 В.
Максимальный потребляемый ток до 45 A.
Размеры 450x190x80 мм, вес 3 кг. Цена (ориентировочно в РФ) = $750

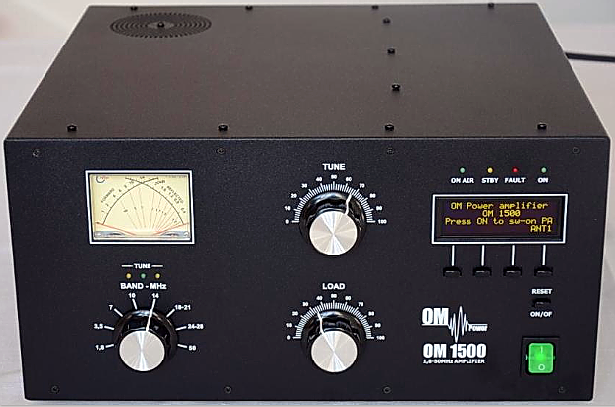

OM Power OM 1500
Линейный усилитель мощности для работы на всех любительских диапазонах от 1,8 до 29 МГц (включая WARC-диапазоны) + 50 МГц всеми видами модуляции. Оснащен керамическим тетродом ГС-23Б.
Технические характеристики:
Диапазон рабочих частот: любительские диапазоны от 1.8 до 29.7 МГц, включая WARC-диапазоны + 50 МГц.
Выходная мощность: 1500+ Вт в режимах SSB и CW на ВЧ диапазонах, 1000 Вт в режимах SSB и CW на 50 МГц, 1000+ Вт в режиме RTTY
Подводимая мощность: стандартно от 40 до 60 Вт для полной выходной мощности.
Входное сопротивление: 50 Ом при КСВ < 1.5 : 1
Усиление: 14 dB, Выходное сопротивление: 50 Ом, Максимальный КСВ: 2:1
Защита от повышения КСВ: автоматический переход в режим STANDBY при отраженной мощности более 250 Вт
Интермодуляционные искажения: 32 dB от номинальной выходной мощности.
Подавление гармоник: < -50 дБ относительно мощности несущей.
Лампа: Керамический тетрод ГС-23Б. Охлаждение: Центробежный вентилятор.
Источник питания: 1 x 210, 220, 230 В — 50 Гц . Трансформаторы: 1 тороидальный трансформатор 2,3 КВА
Особенности:
— Антенный переключатель для трех антенн
— Память для ошибок и предупреждений — простое обслуживание
— Автоматическая настройка анодного тока (BIAS) – не нужна регулировка после замены лампы
— Автоматическая регулировка скорости вращения вентилятора в зависимости от температуры
— Full QSK с бесшумным реле
— Наименьшие размеры и вес среди всех усилителей 1500 Вт, присутствующих на рынке
Размеры (ШхВхГ): 390 x 195 x 370 мм, Вес: 22 кг

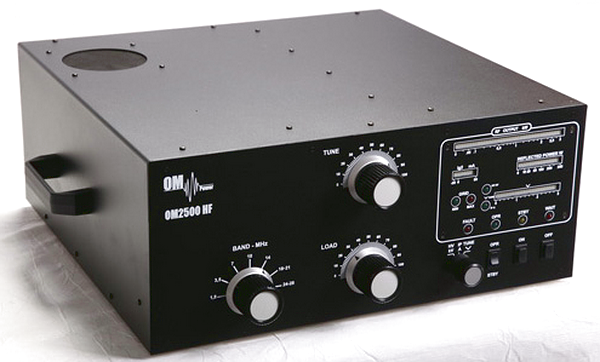

OM Power OM 2500 HF
Усилитель мощности предназначен для работы на всех КВ диапазонах от 1,8 до 29 МГц (включая диапазоны WARC) всеми режимами работы.
Тетрод ГУ84б российского производства используется для получения выходной мощности до 2700 Ватт.
В усилителе используется тетрод ГУ84Б по схеме с заземленным катодом (входной сигнал подается на управляющую сетку). Усилитель показывает прекрасную линейность стабилизации напряжения смещения управляющей сетки и напряжения экранной сетки. Входной сигнал подается на управляющую сетку с помощью широкополосного трансформатора с входным сопротивлением 50 Ом. Такая схема входа обеспечивает приемлемое значение КСВ (менее 1,5:1) на всех КВ диапазонах.
Выходной каскад усилителя представляет собой Pi-L контур. Переменный конденсатор на керамических изоляторах для настройки контура и согласования нагрузки разделён на две части и сконструирован специально для этого усилителя. Это позволяет точно настраивать усилитель и легко возвращаться к ранее настроенным положениям после смены диапазона.
Блок питания усилителя состоит из двух 2КВА тороидальных трансформаторов. Режим плавного включения происходит с помощью реле и резисторов.
Высокое анодное напряжение состоит из 8 источников напряжений по 300В/2А. Каждый из источников имеет собственный выпрямитель и фильтр. В цепи анодного напряжения применены предохранительные резисторы для защиты усилителя от перегрузки. Сеточное напряжение стабилизируется схемой из полевых МОП транзисторов IRF830 и составляет 360В/100мА. Напряжение управляющей сетки -120В стабилизируется стабилитронами.
Производится постоянный контроль и защита по анодному и сеточному напряжениям и токам при неправильной настройке усилителя, реализован режим плавного включения для защиты предохранителей.
Основные технические характеристики усилителя мощности OM2500 HF
- Диапазон частот: все радиолюбительские диапазоны от 1.8 до 29.7 Мгц;
- Выходная мощность: 2500 Вт в режимах CW и SSB, 2000 Вт в режимах RTTY, AM и FM
- Интермодуляционные искажения: не более -32 дБ от пикового значения номинальной мощности.
- Подавление гармонических составляющих: более 50 дБ от пикового значения номинальной мощности.
- Волновое сопротивление: выходное — 50 Ом, на ассиметричную нагрузку, при КСВ < 2.0 : 1 входное — 50 Ом при КСВ < 1,5:1
- ВЧ усиление: не менее 16 дБ
- Питающее напряжение: 230В – 50Гц, одна или две фазы
- Трансформаторы: 2 тороидальных трансформатора, 2КВА каждый
- Узлы защиты: при повышении КСВ, анодного и сеточного токов, при неправильной настройке усилителя обеспечение мягкого старта для защиты предохранителей блокирование включения опасных напряжений при снятых крышках усилителя
- Размеры и вес (в рабочем состоянии): 485х200×455 мм, 38 кг

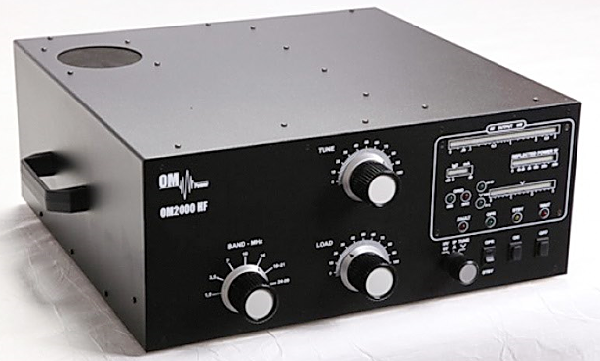

OM Power OM2000 HF
Усилитель мощности предназначен для работы на всех КВ диапазонах от 1,8 до 29 МГц (включая диапазоны WARC) всеми режимами работы.
Высокочастотный блок:
В усилителе использован тетрод ГУ-77Б по схеме с заземленным катодом с подачей возбуждения на управляющую сетку. Усилитель имеет прекрасную линейность, поскольку смещение управляющей сетки и напряжение экранной сетки хорошо стабилизированы. Входной сигнал подается на управляющую сетку через широкополосное согласующее устройство со входным сопротивлением 50 Ом. Такое решение обеспечивает согласование входа усилителя с КСВ не хуже 1.5:1 на любом КВ диапазоне.
На выходе усилителя включен Pi-L контур. Каждый из переменных конденсаторов, предназначенных для настройки контура и нагрузки, выполнен на керамических изоляторах и разделен на две секции. Такое решение позволяет точнее настраивать усилитель и легко возвращаться к прежним настройкам после смены диапазона.
Узел питания
Питание усилителя осуществляют два двухкиловаттных тороидальных трансформатора.
С помощью узла, выполненного на реле и мощных резисторах, осуществляется мягкий запуск мощного выпрямителя. Высоковольтный блок составлен из восьми секций, обеспечивающих по 350 вольт при токе 2 ампера, каждая из которых имеет собственный выпрямитель и фильтр. В цепи анодного напряжения установлены предохранительные резисторы для защиты усилителя от перегрузки.
Напряжение для экранной сетки обеспечивается параллельным стабилизатором, собранном на высоковольтных транзисторах типа BU508, который обеспечивает напряжение 360 вольт при токе до 100 мА. Смещение для управляющей сетки (-120 вольт) также стабилизировано.
Защита усилителя
В устройстве обеспечивается непрерывный контроль и защита всех цепей при нарушениях в работе усилителя. Узел защиты расположен на плате контроля, установленной в субпанели.
Основные технические характеристики усилителя мощности OM2000 HF
- Диапазон частот: все радиолюбительские диапазоны от 1.8 до 29.7 Мгц;
- Выходная мощность, не менее: 2000 Вт в режимах CW и SSB, 1500 Вт в режимах RTTY, AM и FM
- Интермодуляционные искажения: не более -32 дБ от пикового значения номинальной мощности.
- Подавление гармонических составляющих: более 50 дБ от пикового значения номинальной мощности.
- Волновое сопротивление: выходное — 50 Ом, на ассиметричную нагрузку, при КСВ < 2.0 : 1 входное — 50 Ом при КСВ < 1,5:1
- ВЧ усиление: не менее 17 дБ
- Питающее напряжение: 230В – 50Гц, одна или две фазы
- Трансформаторы: 2 тороидальных трансформатора, 2КВА каждый
- Узлы защиты: при повышении КСВ, анодного и сеточного токов, при неправильной настройке усилителя обеспечение мягкого старта для защиты предохранителей, блокирование включения опасных напряжений при снятых крышках усилителя
- Размеры и вес (в рабочем состоянии): 485х200×455 мм, 37 кг

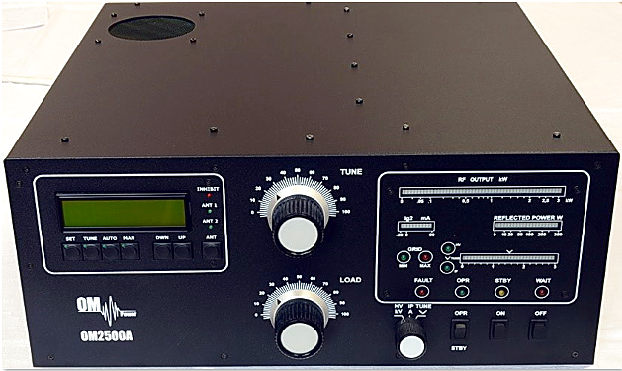

OM Power OM2500 A
Усилитель мощности предназначен для работы на всех КВ диапазонах от 1,8 до 29 МГц (включая диапазоны WARC) всеми режимами работы. OM2500 A автоматически настраивается на частоту трансивера.
Высокочастотный блок
В усилителе использован тетрод ГУ-84Б по схеме с заземленным катодом с подачей возбуждения на управляющую сетку. Усилитель имеет прекрасную линейность, поскольку смещение управляющей сетки и напряжение экранной сетки хорошо стабилизированы. Входной сигнал подается на управляющую сетку через широкополосное согласующее устройство со входным сопротивлением 50 Ом. Такое решение обеспечивает согласование входа усилителя с КСВ не хуже 1.5:1 на любом КВ диапазоне.
На выходе усилителя включен Pi-L контур. Каждый из переменных конденсаторов, предназначенных для настройки контура и нагрузки, выполнен на керамических изоляторах и разделен на две секции. Такое решение позволяет точнее настраивать усилитель и легко возвращаться к прежним настройкам после смены диапазона.
Узел питания
Питание усилителя осуществляют два двухкиловаттных тороидальных трансформатора.
С помощью узла, выполненного на реле и мощных резисторах, осуществляется мягкий запуск мощного выпрямителя. Высоковольтный блок составлен из восьми секций, обеспечивающих по 420 вольт при токе 2 ампера, каждая из которых имеет собственный выпрямитель и фильтр. В цепи анодного напряжения установлены предохранительные резисторы для защиты усилителя от перегрузки.
Напряжение для экранной сетки обеспечивается параллельным стабилизатором, собранном на высоковольтных транзисторах типа BU508, который обеспечивает напряжение 360 вольт при токе до 100 мА. Смещение для управляющей сетки (-120 вольт) также стабилизировано.
Защита усилителя
В устройстве обеспечивается непрерывный контроль и защита всех цепей при нарушениях в работе усилителя. Узел защиты расположен на плате контроля, установленной в субпанели.
Основные технические характеристики усилителя мощности OM2500 A
- Диапазон частот: все радиолюбительские диапазоны от 1.8 до 29.7 Мгц;
- Выходная мощность, не менее: 2500 Вт в режимах CW и SSB, 2000 Вт в режимах RTTY, AM и FM
- Интермодуляционные искажения: не более -32 дБ от пикового значения номинальной мощности.
- Подавление гармонических составляющих: более 50 дБ от пикового значения номинальной мощности.
- Волновое сопротивление: выходное — 50 Ом, на ассиметричную нагрузку, при КСВ < 2.0 : 1, входное — 50 Ом при КСВ < 1,5:1
- ВЧ усиление: не менее 17 дБ
- Ручная или автоматическая настройка
- Скорость настройки на одном и том же диапазоне: < 0.5 сек.
- Скорость настройки при перестройке на другой диапазон: < 3 сек.
- Питающее напряжение: 230В – 50Гц, одна или две фазы. Трансформаторы: 2 тороидальных трансформатора, 2КВА каждый
- Узлы защиты: при повышении КСВ, анодного и сеточного токов, при неправильной настройке усилителя обеспечение мягкого старта для защиты предохранителей, блокирование включения опасных напряжений при снятых крышках усилителя
- Размеры и вес (в рабочем состоянии): 485х200×455 мм, 40 кг

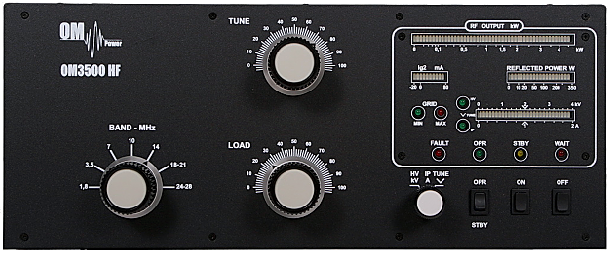

OM Power OM3500 HF
Усилитель мощности OM3500 HF предназначен для работы на всех КВ диапазонах от 1,8 до 29 МГц (включая диапазоны WARC) всеми режимами работы. В усилителе установлен керамический тетрод ГУ78Б.
В усилителе используется тетрод ГУ78Б по схеме с заземленным катодом (входной сигнал подается на управляющую сетку). Усилитель показывает прекрасную линейность стабилизации напряжения смещения управляющей сетки и напряжения экранной сетки. Входной сигнал подается на управляющую сетку с помощью широкополосного трансформатора с входным сопротивлением 50 Ом. Такая схема входа обеспечивает приемлемое значение КСВ (менее 1,5:1) на всех КВ диапазонах. Выходной каскад усилителя представляет собой Pi-L контур. Переменный конденсатор на керамических изоляторах для настройки контура и согласования нагрузки разделён на две части и сконструирован специально для этого усилителя. Это позволяет точно настраивать усилитель и легко возвращаться к ранее настроенным положениям после смены диапазона.
Блок питания усилителя состоит из двух 2КВА тороидальных трансформаторов. Режим плавного включения происходит с помощью реле и резисторов.
Защита усилителя:
Производится постоянный контроль и защита по анодному и сеточному напряжениям и токам при неправильной настройке усилителя, реализован режим плавного включения для защиты предохранителей.
Технические характеристики усилителя мощности OM3500 HF:
- Диапазон частот: все радиолюбительские диапазоны от 1.8 до 29.7 МГц;
- Выходная мощность: 3500 Вт в режимах CW и SSB, 3000 Вт в режимах RTTY, AM и FM
- Интермодуляционные искажения: лучше, чем на 36 дБ ниже пикового значения номинальной мощности.
- Подавление гармонических составляющих: лучше, чем на 55 дБ ниже пикового значения номинальной мощности.
- Волновое сопротивление: выходное — 50 Ом, на ассиметричную нагрузку, входное — 50 Ом при КСВ < 1,5:1
- ВЧ усиление: обычно 17 дБ
- Питающее напряжение:2 х 230В – 50Гц, одна или две фазы
- Трансформаторы: 2 тороидальных трансформатора, 2.5 КВА каждый
- Размеры и вес (в рабочем состоянии): 485х200×455 мм, 43 кг

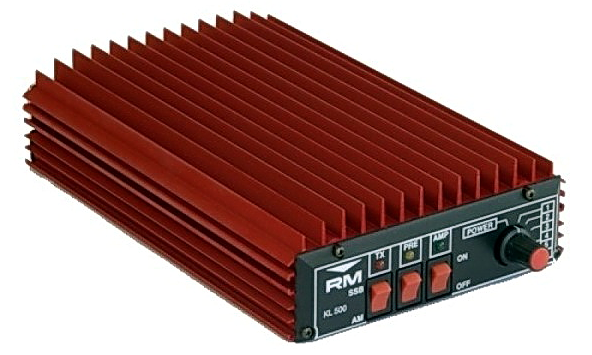

RM KL500
Усилитель RM KL500 КВ диапазона (3-30) МГц , входная мощность 1-15 Вт, выходная 300 Вт с технологией электронного переключения и защитой от переполюсовки. Имеет шесть уровней выходной мощности и антенный предусилитель 26 дб.
Частота: КВ
Напряжение: 12-14 Вольт
Потребляемый ток: 10-34 Ампер
Вх. мощность: 1-15 Вт, SSB 2-30 Вт
Вых. мощность: 300 Вт Max (FM) / 600 Вт Max (SSB-CW)
Модуляция: AM-FM-SSB-CW
Шесть уровней мощности
Предохранители: 3×12 A
Размер: 170x295x62 мм
Вес: 1.6 кг Цена (ориентировочно в РФ) = $340

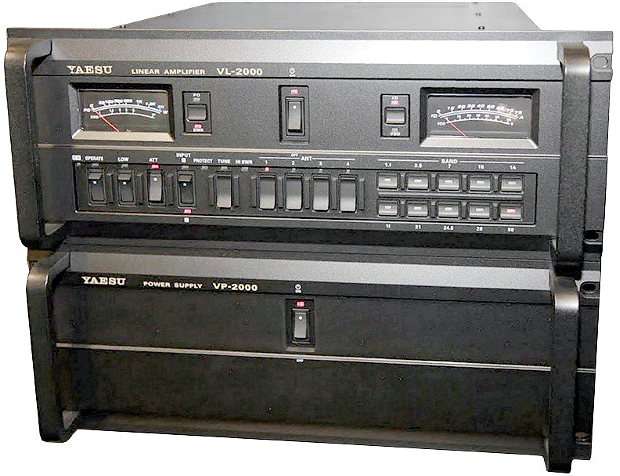

YAESU VL-2000
Большая мощность в сочетании с высокой надёжностью.
8 массивных КМОП полевых транзисторов типа VRF2933, включенных по двухтактной схеме, обеспечивают необходимую выходную мощность в диапазоне от 160 до 6 м. Два больших вентилятора, имеющие систему непрерывного управления скоростью вращения, эффективно охлаждают блок УМ и ФНЧ, и обеспечивая годы надёжной и бесшумной работы.
Два больших стрелочных прибора.
Левый прибор показывает выходную мощность или КСВ. Правый – ток потребления и напряжение питания.
Система мониторинга обеспечивает надёжный и быстрый поиск неисправностей в системе.
В устройствах большой мощности осуществляется мониторинг колебаний сетевого напряжения, нарушения температурного режима, высокого уровня КСВ и превышения уровня РЧ сигнала раскачки по входу.
Встроенный автоматический высокоскоростной антенный тюнер осуществляет согласование вашей антенны по уровню КСВ 1,5 или лучше в течение менее 3 секунд (по паспорту).
Два входных и четыре выходных разъёма позволяют интегрировано выбирать передатчик и необходимую антенну.
Например, два входных разъёма позволяют подключить к первому (INPUT 1) КВ трансивер, а ко второму (INPUT 2) трансивер диапазона 6 м. При этом выходные разъёмы могут быть подключены к различным устройствам коммутации антенн, имеющихся на станции. Автоматический выбор необходимой антенны может быть осуществлён для передатчика, подключенного ко входу 1 (INPUT 1), при этом часто отпадает необходимость в дополнительных антенных переключателях. При включении тумблера “DIRECT”, расположенного на задней панели, усиленный сигнал входа 2 (INPUT 2) подаётся непосредственно на разъём “ANT DIRECT”, минуя систему выходной коммутации. Кроме того, УМ VL-2000 может быть использован в системе SO2R.
Автоматическое переключение диапазонов для осуществления быстрых переходов.
Большинство современных трансиверов Yaesu позволяют осуществлять обмен данными о текущем диапазоне между трансивером и УМ VL-2000, что позволяет автоматически менять диапазон в УМ, при смене последнего в трансивере. Для автоматической смены диапазона при использовании передатчиков других типов в УМ VL-2000 предусмотрена функция автоматического определения диапазона с помощью встроенного частотомера, что обеспечивает немедленную смену диапазона при первой подаче РЧ сигнала на вход УМ.
Технические характеристики
- Диапазон: 1,8-30; 50-54 МГц
- Антенный коммутатор: ANT 1-ANT 4, ANT DIRECT
- Мощность: (1,8-30 МГц) 1,5 KВт, (50-54 МГц) 1,0 KВт
- Потребление: 63 А
- Напряжение питания 48 В
- Виды работ: SSB, CW, AM, FM, RTTY
- Переключение диапазонов: ручное/автоматическое
- Выходной транзистор: VRF2933
- Режим работы выходного каскада: Class-AB, Push-pull, Power Combine
- Побочные излучения: -60 дБ
- Входная мощность: от 100 до 200 Вт
- Температура: -10 +40 С
- Габариты 482х177х508 мм, Вес: 24,5 кг
- Блок питания: Выходные напряжения: +48 В, +12 В, -12 В. Выходной ток: +48 В 63 А, +12 В 5,5 А, -12 В 1А,
- Габариты: 482х177х508 мм. Вес: 19 кг
