Автоматический антенный тюнер (далее — ATU) для коротковолновых антенн представляет собой устройство, предназначенное для автоматической настройки согласования сопротивления антенны с выходным каскадом передающего оборудования. Это обеспечивает минимизацию коэффициента стоячей волны.
ATU предотвращает отражение мощности обратно в передатчик, что способствует повышению эффективности передачи радиосигналов. Непрерывно отслеживается напряжение и ток на антенне, чтобы подобрать наиболее удачную комбинацию компонентов, для минимального КСВ.
Процесс настройки включает несколько этапов:
- Инициализация. При включении тюнер проверяет готовность элементов.
- Запуск тюнинга. Пользователь нажимает кнопку «Tune» или трансивер автоматически посылает команду.
- Измерение КСВ. Тюнер анализирует отражённую мощность.
- Коммутация. В зависимости от измерений тюнер переключает катушки и конденсаторы.
- Завершение настройки. После достижения нужного уровня КСВ (обычно <1,5:1) тюнер запоминает параметры.
В большинстве случаев вся настройка занимает 1–3 секунды.
Основные функции
- Автоматическое согласование. Тюнер самостоятельно подбирает комбинацию индуктивностей и ёмкостей для минимизации КСВ.
- Поддержка высоких мощностей. Многие модели рассчитаны на работу с передатчиками мощностью до 1 кВт и более.
- Измерение параметров. Некоторые ATU отображают мощность, КСВ, установленные значения ёмкости и индуктивности.
- Запоминание настроек. После настройки параметры сохраняются, что ускоряет повторную настройку при включении питания.
Преимущества перед ручной настройкой
- Скорость и удобство. Автоматическая настройка занимает секунды, тогда как ручная может требовать много времени и опыта.
- Точность. Большое количество комбинаций элементов (например, 16 384 варианта в схеме «7×7») позволяет добиться более точного согласования.
- Снижение риска повреждения оборудования. При ручной настройке из-за неправильного согласования возможен перегрев выходного каскада передатчика.
- Возможность работы в полевых условиях. Компактные модели легко транспортировать и устанавливать.
Типичное использование
- Стационарные радиостанции. Для постоянного использования с различными антеннами.
- Полевые и экспедиционные условия (например, Field Day, RDA, соревнования).
- Системы резервной связи.
- Использование с укороченными антеннами. Например, в автомобилях, где длина антенны ограничена.
Примеры популярных моделей ATU и их характеристики
| Модель | Максимальная мощность | Схема согласования | Диапазон частот | Особенности |
|---|---|---|---|---|
| ATU-1000 | 1 кВт | 7 индуктивностей + 7 конденсаторов («7×7») | 1,8–54 МГц | Открытый проект, подходит для широкого спектра антенн, включая диполи и вертикальные |
| ATU-500 | 500 Вт | 7 индуктивностей + 7 конденсаторов («7×7») | 1,8–54 МГц | Меньшие размеры и вес по сравнению с ATU-1000 |

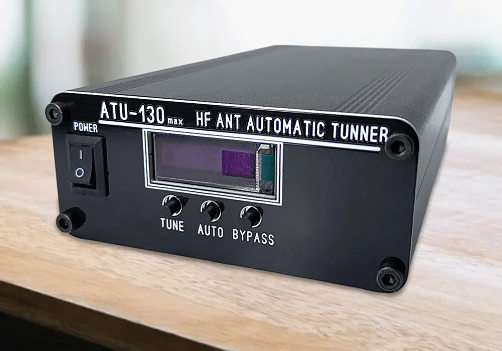

| ATU-130 | 200 Вт | Улучшенная версия ATU-100 | 1,8–50 МГц | Миниатюрный корпус, использование быстрых микроконтроллеров и надёжных реле aliexpress.ru |
| ATU-100 | 100 Вт | 7 индуктивностей + 7 конденсаторов | 1,8–30 МГц | Встроенный литиевый аккумулятор, OLED-дисплей, подходит для мобильных условий ozon.ru |
Важные замечания
- ATU не исправляет полностью плохую антенну. Если антенна сильно не соответствует рабочему диапазону, тюнер может не справиться.
- При работе на больших мощностях требуется аккуратность. Неправильная настройка может повредить реле или другие элементы.
- Некоторые модели зависят от внешнего питания (например, 12 В).
Выбор модели зависит от требуемой мощности, диапазона частот, условий использования и бюджета.
