Компактный усилитель — недорогой ультралинейный, мощностью 600 Вт для 40, 20, 17, 15, 12 и 10 м. Его размеры всего 28 см в ширину, 10 см в высоту и 23 см в глубину. В большинстве аспектов это типичный линейный усилитель с заземлённой сеткой, исключение — уникальная схемы входного каскада с настроенным катодом.
Чтобы наилучшим образом описать эту уникальную схему, прямонакальный катод (нить накала) лампы 813 становится неотъемлемой частью резонансного контура катодной настройки благодаря использованию коаксиальной катушки (L2).

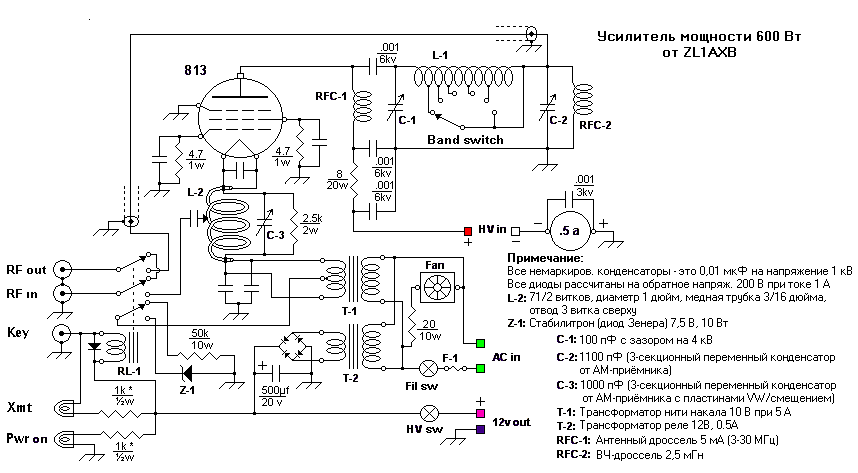

Катушка изготовлена из медной трубки диаметром 3/16 дюйма, которая напрямую подключена к одному из выводов нити накала лампы, а изолированный провод №12, проходящий внутри трубки катушки, подключен к другому. Затем напряжение накала подаётся на «холодный» конец катушки, а также на её внутренний провод, как показано на приведённой ниже принципиальной схеме.
Для лучшей чёткости кликнуть на схему
Входная коаксиальная катушка настроена параллельно с помощью переменного конденсатора ёмкостью 1000 пФ (C3), который установлен над землёй и регулируется изолированным валом. LC-контур шунтирован резистором сопротивлением 2,5 кОм для снижения добротности (Q) и перестраивается в диапазоне от 7 до 30 МГц, что исключает необходимость использования входного переключателя диапазонов.
По этой причине необходимо, чтобы конденсатор C3 имел эксцентричные пластины ротора для облегчения настройки на более высокие частоты. При правильной установке отвода на катушке L2 будет достигнуто почти идеальное входное сопротивление 50 Ом на всех диапазонах.
Помимо преимущества широкополосной настройки входного сигнала, уникальная входная схема выделяется ещё двумя важными особенностями: она практически полностью устраняет искажения, вызванные несоответствием входного сигнала, и значительно повышает эффективность и стабильность работы 813.
Максимальная выходная мощность одного усилителя 813 обычно составляет около 300 Вт пиковой мощности (PEP) на частотах ниже 21 мГц. При входной мощности около 50 Вт этот усилитель обеспечивает номинальную выходную мощность 600 Вт PEP и около 500 Вт PEP на частоте 29 мГц.
Его интермодуляционные искажения и продукты гармонических искажений значительно ниже 40 дБ на частоте ниже максимальной выходной мощности, а склонность к паразитным колебаниям настолько низка, что использование паразитного анодного дросселя не требуется.

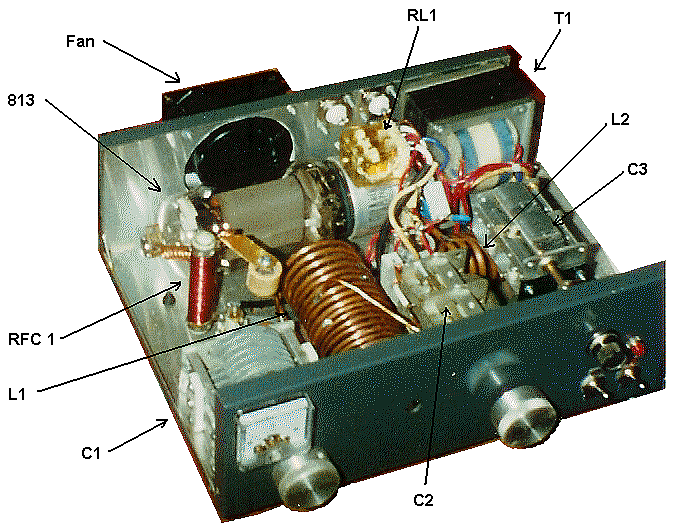

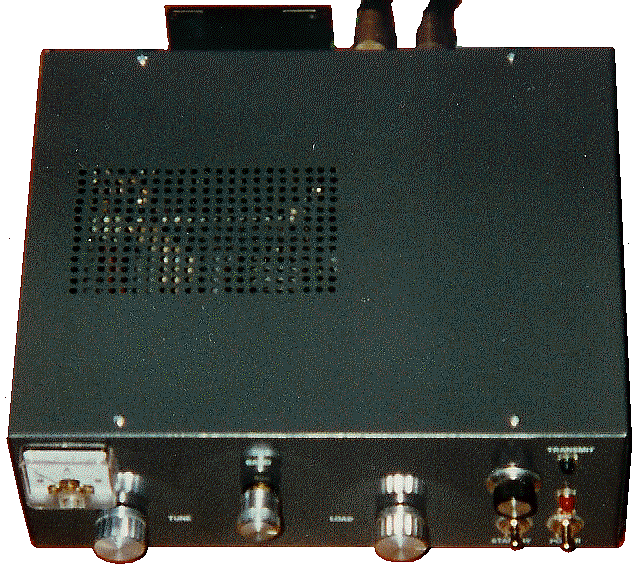

Для работы лампы 813 на таких уровнях выходной мощности необходим достаточный объём воздуха, обдувающего стеклянную оболочку лампы, для рассеивания повышенного тепла. В этом случае лампа устанавливается горизонтально, примерно на ½ дюйма выше дна корпуса и примерно на 1 дюйм от задней стенки корпуса, непосредственно перед 3-дюймовым вытяжным вентилятором, установленным на задней панели, который забирает охлаждающий воздух вокруг оболочки через вентиляционные отверстия в верхней и нижней части корпуса (см. фото корпуса выше).
Вентиляционные отверстия в нижней части корпуса расположены ниже задней части пластинчатой катушки (L1). Для небольшого снижения скорости вращения вентилятора и, следовательно, уменьшения шума, можно включить резистор с низким сопротивлением 10 Вт последовательно с источником переменного тока вентилятора.

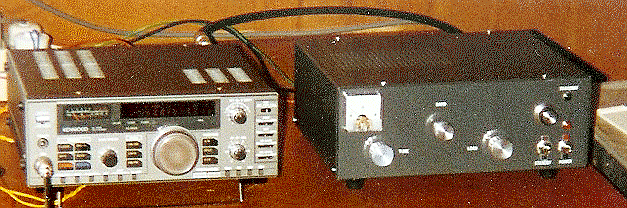

Трансивер с УМ 600

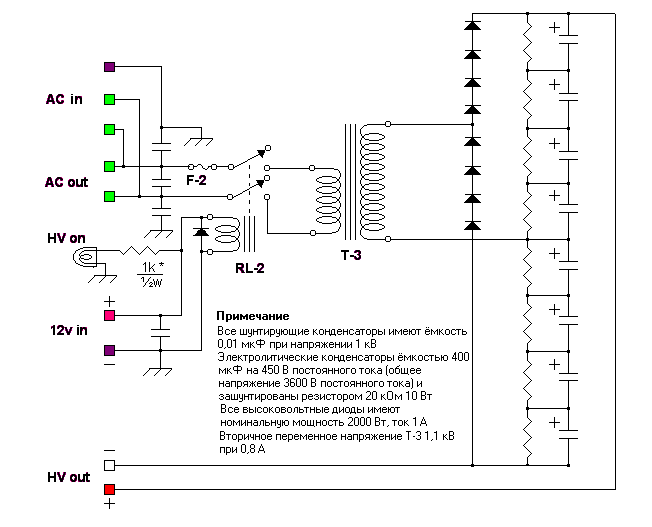

Для достижения максимальной выходной мощности 813 требуется источник питания с номинальным напряжением 3 кВ при токе 350 мА. Схема подходящего высоковольтного источника питания приведена ниже.
L1 состоит из двух последовательно соединенных катушек с внутренним диаметром 2 дюйма: 8 витков медной трубки 3/16 дюйма с шагом витков около 3/32 дюйма, за которыми следуют 8 витков медной проволоки № 8 с аналогичным шагом витков. Считая от конца C1, отводы расположены следующим образом: 2 витка для 10 м, 2,5 витка для 12 м, 4 витка для 15 м, 5 витков для 17 м, 7,5 витков для 20 м, и вся катушка для 40 м. Если требуется 30 м, отвод расположен на 11 витках.
Поскольку автор сам наматывает трансформаторы, обмотка 12-вольтового реле интегрирована в T1, поэтому аналогичный трансформатор может быть недоступен. Небольшой 12-вольтовый трансформатор, подходящий для питания напряжения реле (T2), можно разместить под удлинителем вала настройки C3, рядом с передней панелью.
Схема должна предоставить достаточно информации для сборки аналогичного усилителя. Лампы 813 можно найти (в интернете по цене от 5 долларов за б/у до 30 долларов за новые). Лампы 813, которые перестали работать, обычно можно восстановить, подав на нити накала напряжение 10,5 вольт в течение часа или двух.
Важно отметить, что этого источника питания недостаточно для версии усилителя мощностью 1 кВт. Для этого номинальный ток лампы T-3 необходимо увеличить до 1,5 ампер.
Статья первоначально доступна по адресу здесь.
Автор ZL1AXB
