Для диапазона 14 МГц длина волны составляет около трёх метров, а в миллиметрах это примерно четверть волны. Для достижения резонанса в диапазонах 14 и 21 МГц используются две поперечные катушки, которые завершаются ёмкостью, образованной тремя стержнями, расположенными веером.
По всей длине антенна не имеет индуктивной нагрузки и не является ёмкостной, а резонирует на четверть волны в диапазоне 28 МГц.
Вертикальная конструкция включает в себя трубы из алюминиевого сплава, расположенные под определённым углом. Поперечные элементы и связанные с ними трубы выполнены из ПВХ или moplen, что делает их подходящими для строительства.

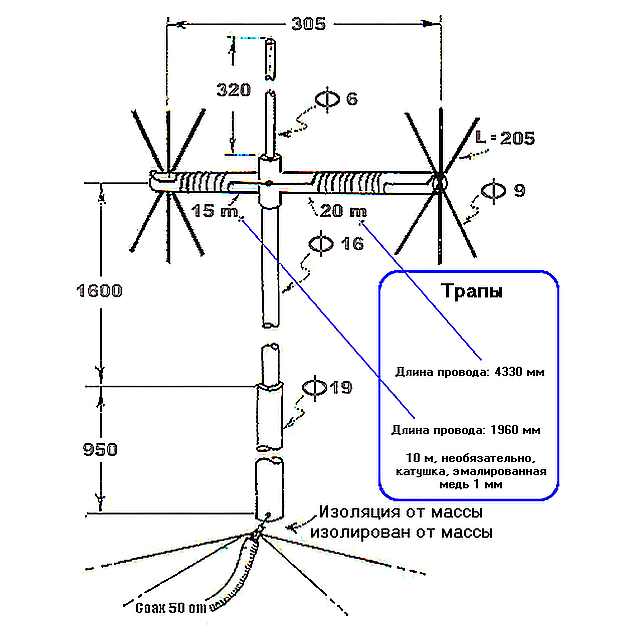

Рис. 1
Собранные антенны всегда были объектом пристального внимания и экспериментов. Различные типы антенн подробно описывались в специализированных журналах для радиолюбителей. Однако, как отмечает автор, не всегда удавалось воспроизвести опубликованные образцы с теми же результатами. Теория часто расходится с практикой, и условия испытаний могут существенно отличаться от тех, в которых создавались прототипы. Это приводило к разочарованию у некоторых радиолюбителей.
Тем не менее, даже незначительные изменения в конструкции или настройке могут существенно повлиять на работу антенны. Основной принцип антенны, предложенной Ф. Брауном (W6PHP / G5AWI), был успешно реализован некоторыми голландскими радиолюбителями (PA0ASR и PA3AFZ). Они внесли технические усовершенствования в конструкцию, что позволило добиться отличных результатов. Сегодня, утверждают они, можно построить антенну, описанную в статье, строго следуя предоставленным данным и не испытывая при этом разочарования.
Некоторые параметры, такие как высота и наклон радиальных элементов, всё же могут потребовать небольшой корректировки. Многие построенные прототипы показали впечатляющие результаты.
Мы предпочитаем заряжать антенну на верхнем конце, а не в основании, так как известно, что часть антенны излучает лучше, а та, где ток на радиочастоте выше, в случае антенны на четверть волны это нижняя часть. Иллюстрация (рис. 1) проста и понятна, и не должно быть сомнений в её интерпретации. Радиатор состоит из двух алюминиевых трубок, одна из которых скользит внутри другой (для оптимальной регулировки при калибровке) и закреплена зажимом.
Горизонтальная часть антенны изготовлена из пластиковой трубки (PVG) с внешним диаметром 22 мм и общей длиной 305 мм. «Вы можете выбрать другое значение, — говорит автор, — но не говорите мне, что антенна не работает. Если хотите доказательств, проведите эксперимент позже, когда убедитесь, что я не шучу».
Две катушки (so no) изготовлены из эмалированной проволоки диаметром 1 мм. Катушка для диапазона 15 метров состоит из отрезка проволоки длиной 1960 мм (один метр девяносто шесть сантиметров), а для диапазона 20 метров — из отрезка длиной 4330 мм (четыре метра тридцать три сантиметра).
Автор снова предупреждает о важности этих данных. Обе катушки с одной стороны соединены с радиатором, а с другой — с ёмкостными «шляпками». Для диапазона 10 метров зарядная катушка не требуется, так как радиатор имеет необходимую длину для резонанса на четверть волны. Прикрепление катушек к радиатору остаётся на усмотрение создателя (и это единственное место, где можно проявить фантазию).
Рекомендуется намотать катушки таким образом, чтобы они могли сдвигаться, обеспечивая хорошую регулировку при калибровке. Отклонения от предоставленных измерений незначительны и не приведут к значительным потерям.
Радиалов для диапазона достаточно. Однако большее их количество может улучшить общую производительность комплекса, так как вы получите более «всенаправленную» антенну. Даже одного радиала достаточно, хотя в некоторых случаях он может быть откалиброван до нужной длины для группы.
Длина радиалов определяется их наклоном относительно радиатора и окружающих деталей. Желательно, чтобы они были длиннее необходимого, и затем их следует понемногу укорачивать до оптимального значения.
Калибровка комплекса начинается с радиалов. Их нужно довести до такой длины, чтобы обеспечить наилучшее соотношение стоячих волн (хотя это и звучит как фантастика, но стоит стремиться к тому, чтобы это соотношение было максимально близко к единице).
Если у вас три радиала, их нужно настраивать по одному, пока не будет достигнута нужная длина. Затем следует перейти к калибровке нижней части радиатора (под катушками), пока антенна не начнёт резонировать на частоте 15 метров (например, в центре предпочтительного диапазона: 21.075 кГц для телеграфии, 21.300 кГц для телефонии или 21.230 кГц, если вы используете оба метода излучения). Здесь также нужно попытаться достичь наилучшего соотношения стоячих волн.
I1ZCT
